Test Differenziali RCD Tipo A, AC e F con corrente di prova 1A
Test del tempo di intervento con Idn 30mA , 100mA , 300 mA , 500mA , 650 mA e 1A
Test dei differenziali RCD Generali e Selettivi
RCD AUTO, x1, x5 x1/2 e 180°RCD Rampa con 30mA tipo AC A e F
Vc Tensione di Contatto
ZLoop Resistenza Globale di Terra nei sistemi TT (Brevetto DIGITALOOP™) Modalità AI o LOW per evitare lo scatto del differenziale in presenza di corrente di dispersione
ZLoop impedenza L-Pe nei sistemi TN con indicazioni della corrente di cortocircuito prospettica Isc (DIGITALOOP™)ZLine impedenza L-N nei sistemi TT e TN con indicazioni della corrente di cortocircuito prospettica Isc (DIGITALOOP™). Modalità AI
Doppia Modalità di misura del LOOP con metodo LOW (bassissima corrente di test) e AI (nuovo algoritmo di Intelligenza Artificiale nel DIGITALOOP™)
Misura di Tensione LN e LL TRMS e FrequenzaTest del cablaggio delle prese incluso l' errore NO PE e NO Neutro
Armoniche di Tensione fine alla 49th con indicazione grafica e percentuale
THD% della tensione di Rete
Creazione di REPORT tramite APP RAPIDPROREPORT.Alimentazione direttamente dalla rete fino a 440V Trifase
Precisione LOOP L-PE 5% + 8 Dgt
Precisione LOOP L-N 2% + 5 Dgt
Precisione RCD 1ms + 2dgt
Durata batterie interna circa 1 min con carica al 100%
Display TFT a colori
Memoria 64 risultati
Sicurezza IEC/EN 61010-1, doppio isolamento
Temperatura Operativa 0 ÷ 50°C
Categoria di misura CAT III 300V
Grado di inquinamento 2
Normativa di riferimento IEC/EN 61557-3 e IEC/EN 61557-6- Borsa di trasporto
- Manuale d’uso
- Certificato di Calibrazione scaricabile da APP RAPIDPROREPORT
- 3 Puntali Rosso, Blu e Verde
- Un Coccodrillo Verde
- 2 Puntali Magnetici
- Cavo Adattatore per misure sul Quadro Elettrico
- Certificato di Autenticità Numerato
RAPID PRO LIMITED EDITION IL MULTIFUNZIONE TASCABILE PER LE VERIFICHE DEGLI IMPIANTI ELETTRICI SECONDO LA CEI 64-8 MADE IN ITALY
RAPID PRO LE è una evoluzione della tecnologia Uniks che grazie al brevetto Digitaloop™ ha permesso di rendere il prodotto adeguato anche ai sistemi Trifase nel settore Industriale, oltre ovviamente nei sitemi Monofase e Bifase.
Consente di eseguire tutti i test nei dispositivi differenziale RCD fino a 1A e di misurare non solo la Resistenza di globale di Terra tramite la funzione LOOP ma di misurare anche l'impedenza di linea e la corrente di cortocircuito prospettica secondo le norme CEI 64-8, IEC/EN61557-3 e IEC/EN61557-6.
E’ dotato di un componente SUPERCAP per alimentarlo anche se disconnesso dalla rete. Installando l’APP RAPID PRO REPORT si potranno realizzare e salvare tutti i REPORT delle misure effettuate in modo chiaro e professionale.
SOLI 500 PEZZI PRODOTTI IN SERIE LIMITATA CHROME
PERCHÉ RAPID PRO LE È DIVERSO DAGLI ALTRI MULTIFUNZIONE?
Abbiamo ripensato lo strumento multifunzione partendo da una domanda semplice:
“Cosa serve davvero a un elettricista quando lavora?”
La risposta è:
velocità, affidabilità, portabilità.
Non peso, complessità e sovradimensionamento.
RAPID PRO LE nasce proprio da questa esigenza.
Immagina di poter:
* eseguire misure che normalmente avresti dovuto fare con strumenti pesanti ed ingombranti
* ridurre drasticamente i tempi di misura
* avere precisione e sicurezza certificate
* portare sempre con te uno strumento professionale realmente tascabile

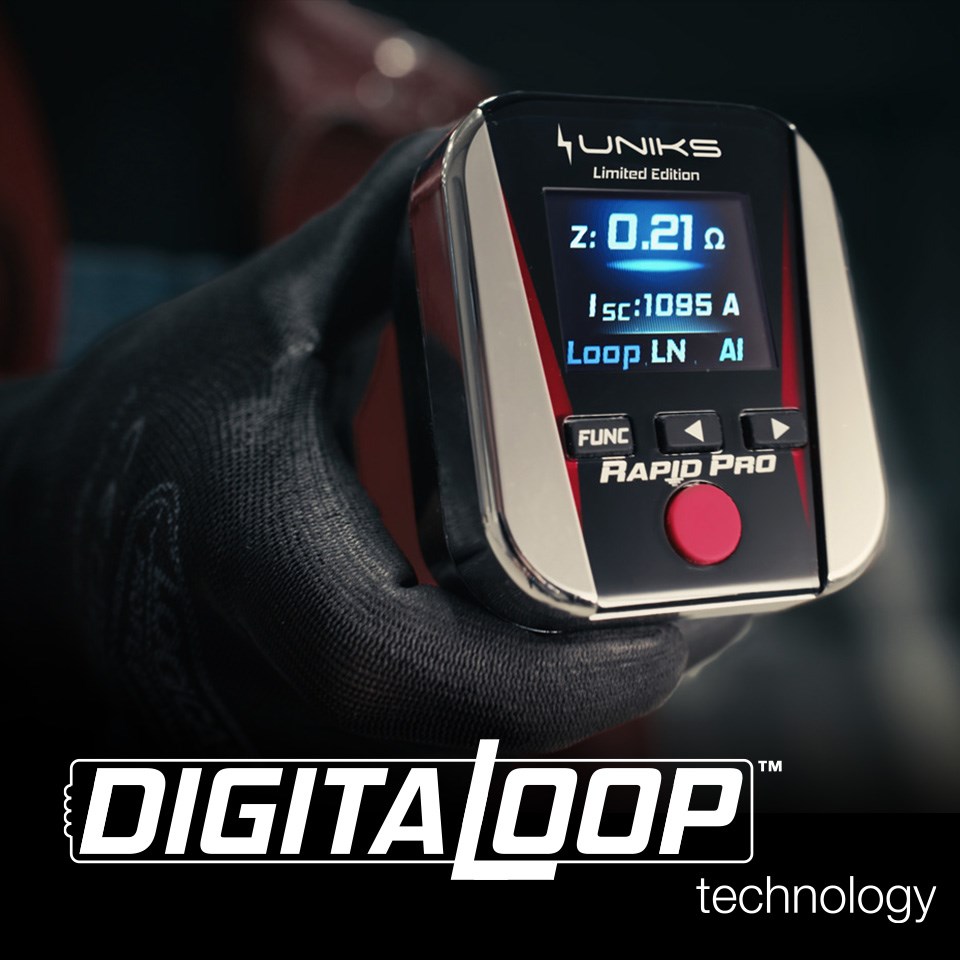

DIGITALOOP™ TECHNOLOGY
Il RAPID PRO LE utilizza il metodo brevettato DIGITALOOP™ per eseguire tutte le misure di LOOP come la Resistenza Globale di Terra e l’impedenza della linea secondo la norma IEC/EN 61557-3.
La prima generazione di RAPID PRO utilizza il Digitaloop™ solo per la Resistenza di Globale di terra misurando l’anello di guasto tra L-PE con una corrente di circa 15mA per non fare intervenire il dispositivo differenziale e il risultato è una misura precisa e immune dai disturbi, ma per misurare l’impedenza dell’anello di guasto tra Fase e Neutro bisognava aggiungere qualcosa a questo metodo.
Normalmente la misura dell’impedenza tra Fase e Neutro richiede che venga generata una corrente dell’ ordine di decine di Ampere rendendo il prodotto molto ingombrante e costoso.
UNIKS ha trovato la soluzione migliorando ancora l’algoritmo DIGITALOOP™ aggiungendo nuovi calcoli di intelligenza artificiale chiamati LOOP AI e grazie innovazione siamo riusciti ad eseguire le stesse misura dei prodotti Multifunzione dentro il design portabile e innovativo del RAPID PRO LE.
I vantaggi principali sono:
* precisione di misura elevata senza compromessi
* immunità totale ai disturbi presenti sulla linea
* risoluzione superiore
* maggiore stabilità delle misure

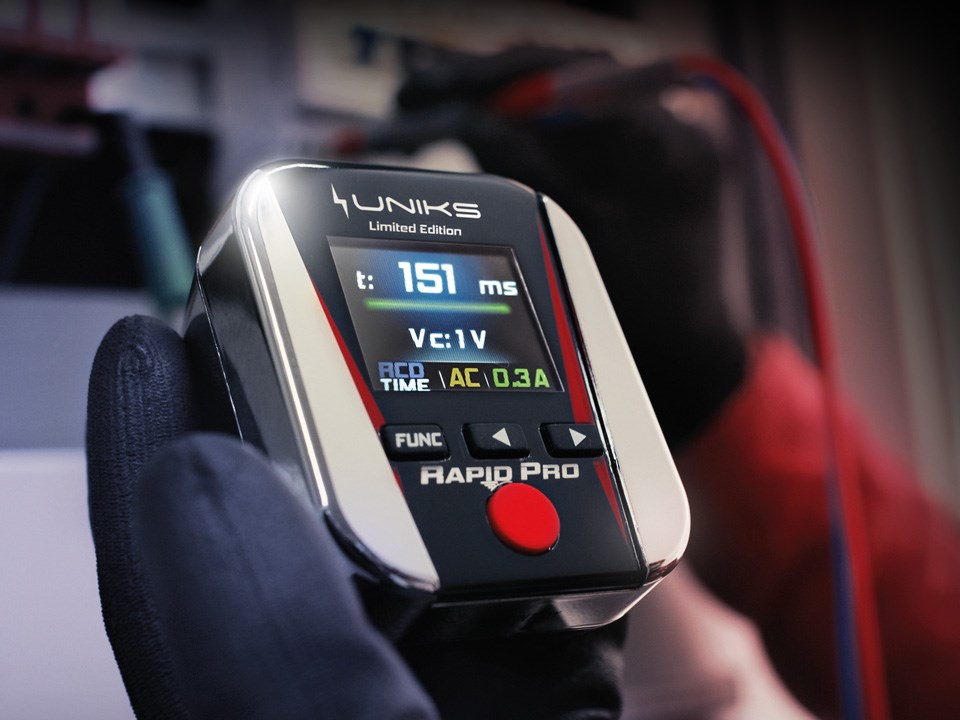

RCD TEST DEI DIFFERENZIALI FINO A 1A
RAPID PRO LE supera ogni limite raggiungendo il test dei differenziali di tipo A, AC e F fino a 1A Generali e Selettivi.
Tramite adattatore di serie è possibile testare il tempo di intervento dei differenziali direttamente nel quadro elettrico velocizzando così il tuo lavoro.
Sono disponibili anche il test AUTOMATICO e il Test a Rampa per individuare la corrente di intervento.

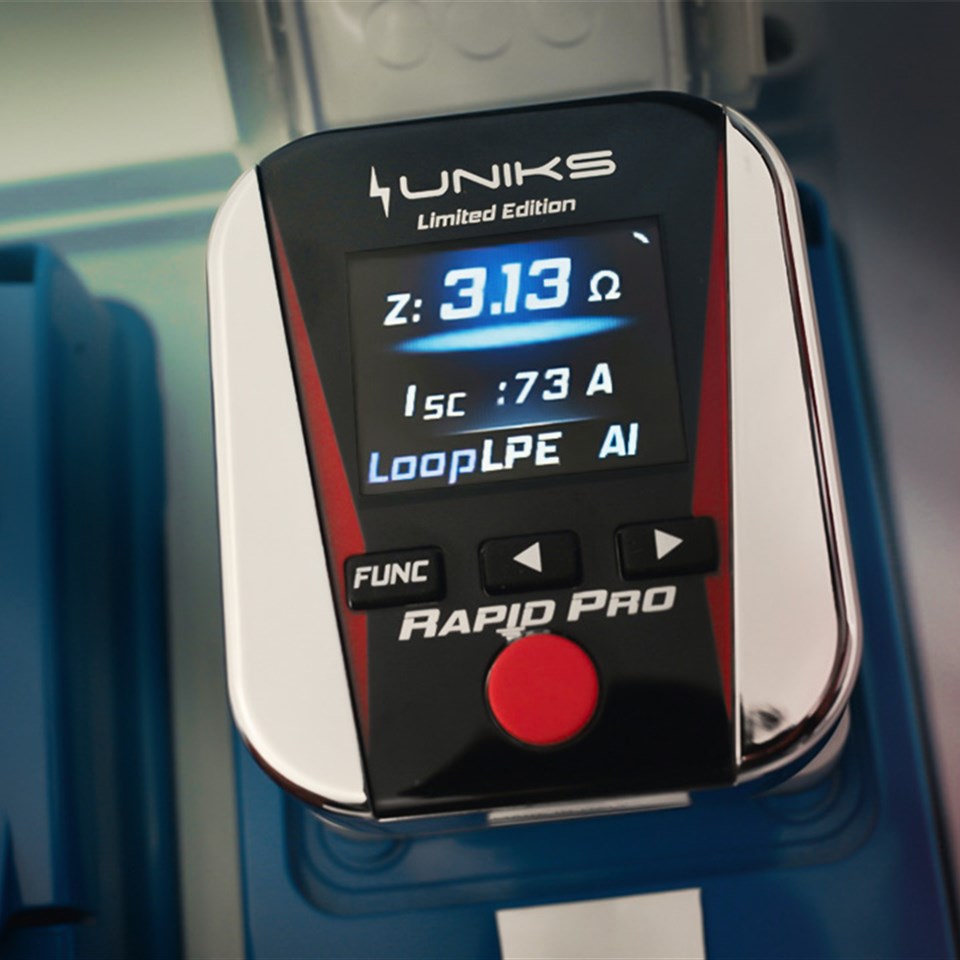

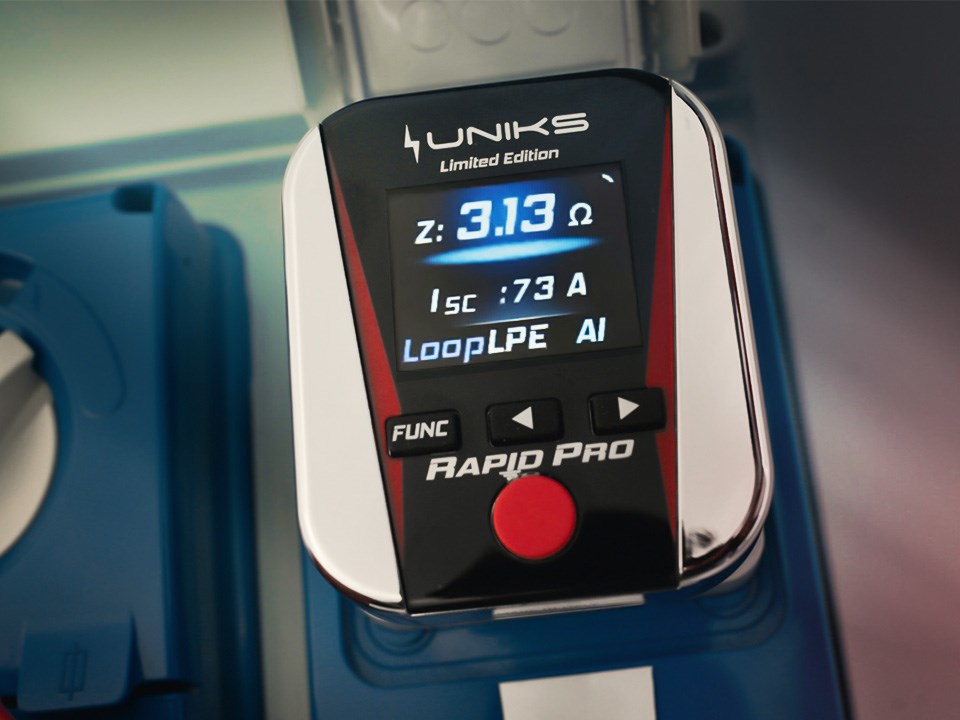

RESISTENZA DI GLOBALE DI TERRA
La funzione LOOP L-Pe consente di misurare la resistenza globale Terra nei Sistemi TT indicando contemporaneamente la corrente di cortocircuito prospettica Isc.
RAPID PRO LE utilizza il metodo DIGITALOOP™ brevettato da UNIKS per garantire misure più precise anche in presenza di disturbi sulla linea o sulla terra.
In presenza di correnti di dispersione è possibile selezionare la corrente di test in modalità LOW (circa 8mA) così da evitare l'interveto del dispositivo differenziale. Il metodo DIGITALOOP™
La tecnologia DIGITALOOP™ garantisce elevata precisione anche con correnti di test molto basse grazie alla modalità AI (algoritmo di intelligenza artificiale).

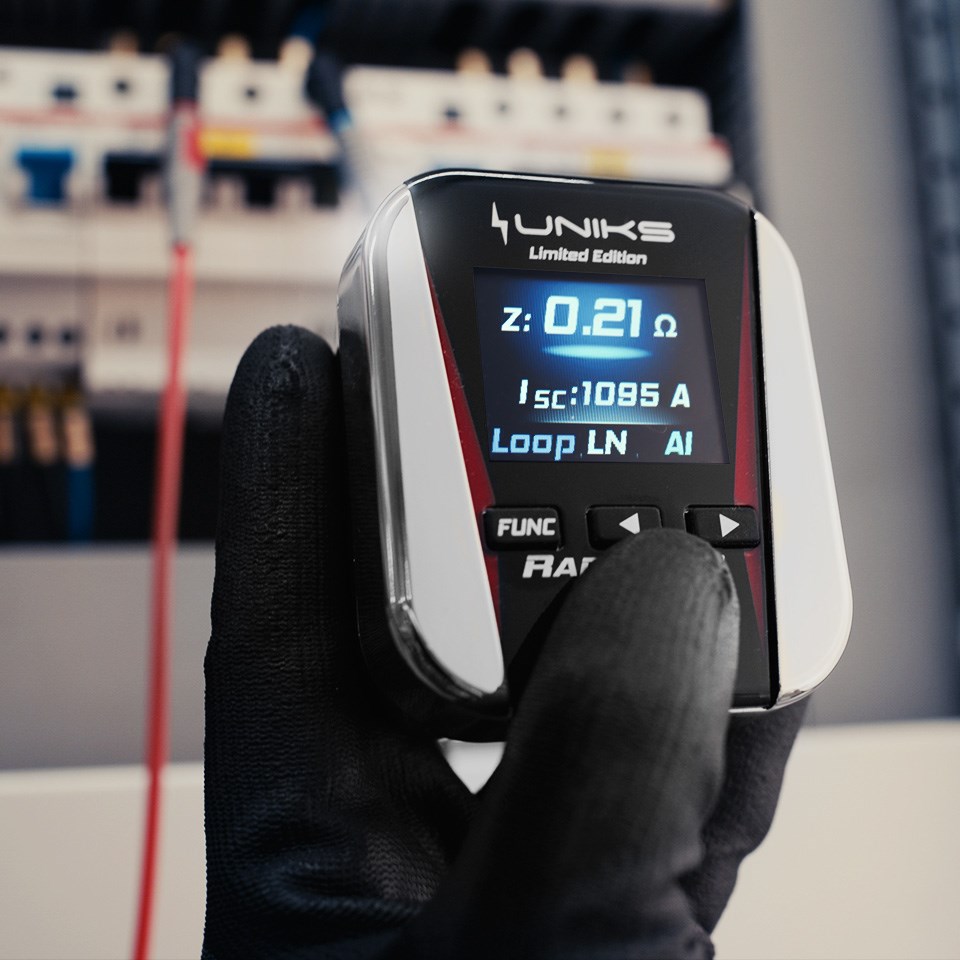

VERIFICA DEI MAGNETOTERMICI
Misura della ZLN con modalità AI per la misura dell’impedenza della Linea e corrente di cortocircuito prospettica Isc.
La misurazione dell’impedenza dell’anello di guasto è fondamentale per garantire che i magnetotermici intervengano tempestivamente in caso di cortocircuito, evitando tensioni di contatto pericolose. Secondo le norme CEI, l’impedenza di linea deve essere sufficientemente bassa da permettere allo sganciatore magnetico di scattare entro i tempi previsti.
Scopo della misura è verificare se la corrente di cortocircuito prospettica Isc calcolata dal RAPID PRO LE è superiore alla corrente di intervento magnetico dell’interruttore e inferiore del suo potere di interruzione.
Il RAPID PRO LE grazie al Brevetto Digitaloop™ può ottenere gli stessi risultati ma con correnti di intensità ridotte ,dimensioni del prodotto ridotte e così da essere più veloci e comodi durante le vostre misure.
REPORT PROFESSIONALI DELLE VERIFICHE TRAMITE APP
Rapid Pro Limited Edition consente di creare e salvare report completi delle verifiche degli impianti elettrici conformi alle norme, tramite l’applicazione dedicata
SCARICA L'APP RAPIDPROREPORT e scansiona il QR CODE che appare nel display dopo aver premuto il tasto rosso alla videata della memoria. E' compatibile sia per iOS App
Android App
Con l'app è possibile:
salvare tutte le misure effettuate
generare report tecnici
archiviare le verifiche degli impianti
scaricare il certificato di calibrazione

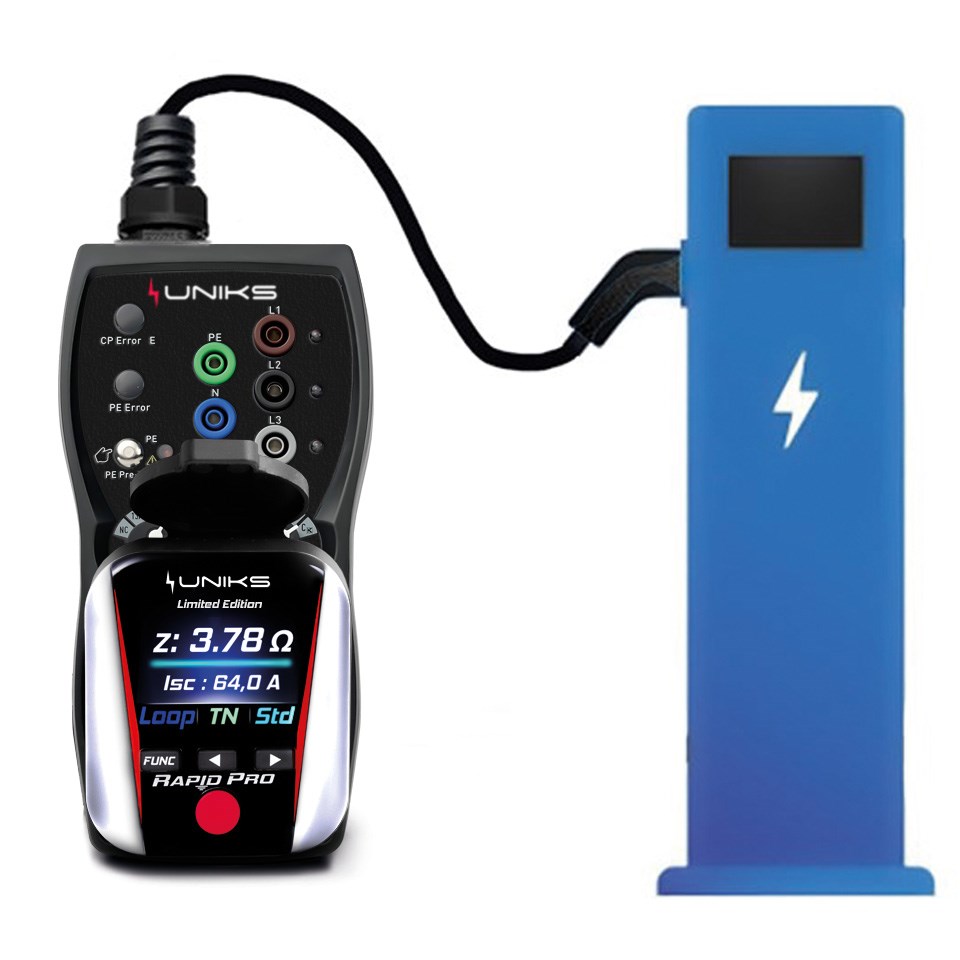

TEST COLONNINE DI RICARICA VEICOLI ELETTRICI (EVSE)
RAPID PRO LE può essere utilizzato anche per il test delle colonnine di ricarica per veicoli elettrici.
Collegando l’accessorio EVCHECK è possibile eseguire tutte le misure direttamente sulla stazione di ricarica EVSE, verificando la sicurezza dell’impianto.

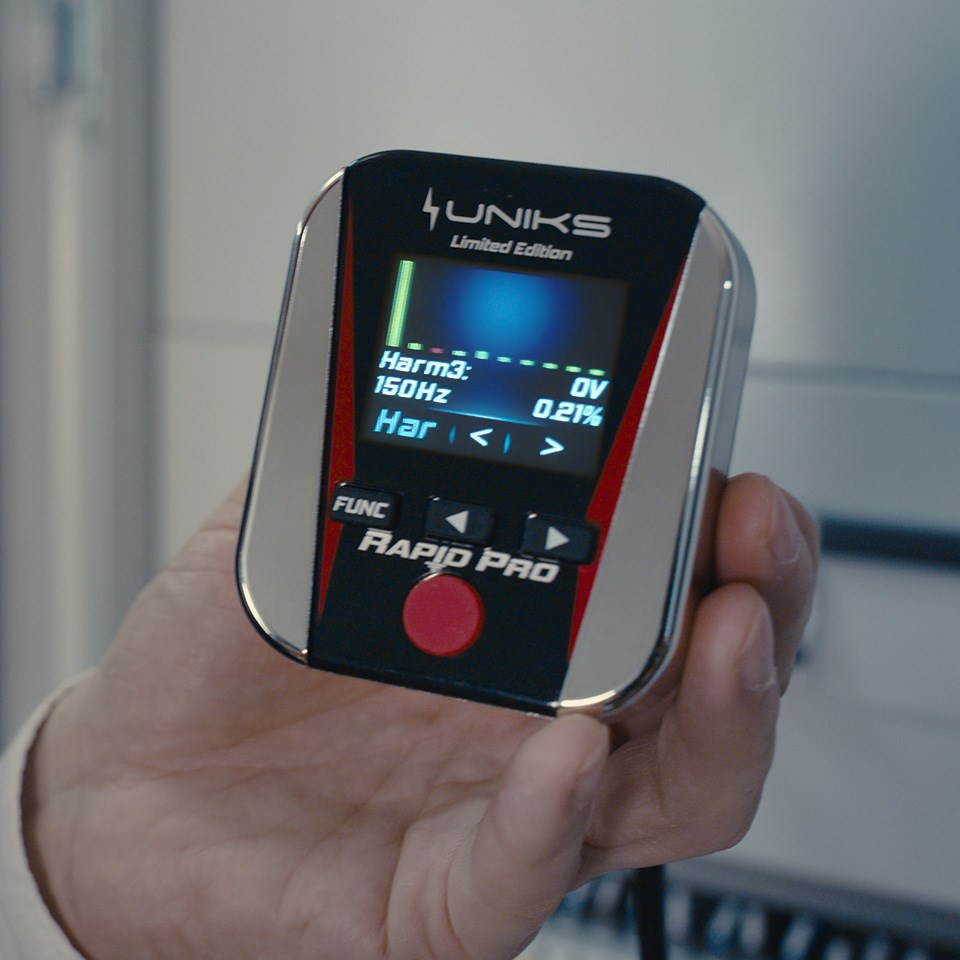

ARMONICHE DI TENSIONE
La funzione Har permette di eseguire velocemente un’analisi delle armoniche della tensione di rete.
RAPID PRO LE visualizza :
- grafico ad istogrammi relativo alla tensione fondamentale 50Hz e alle Armoniche fino alla 49th che rappresentano l’ inquinamento della tensione di rete. Per ogni Armonica si potrà visualizzare il valore di tensione e il THD% vi darà informazione relative alla distorsione totale della tensione di rete.

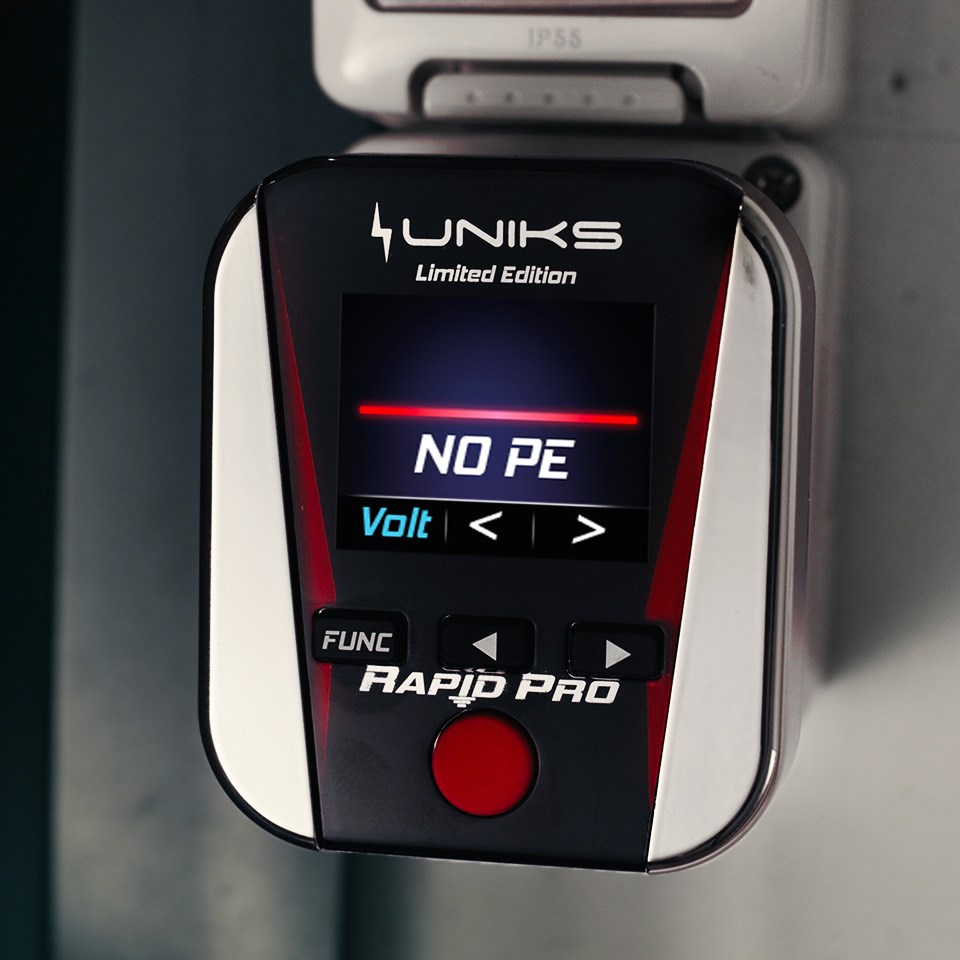

TEST DEL CABLAGGIO DIRETTAMENTE DALLA PRESA
RAPID PRO LE permette di testare rapidamente il cablaggio di una presa e segnala:
- la mancanza del collegamento di TERRA (NO PE)
- la mancanza del NEUTRO (NO N)
Se la tensione di contatto è superiore a 50V AC il display mostrerà un messaggio di errore.
In caso di fase e neutro invertiti, lo strumento mostra l’avviso come errore sul Display ma vi consente comunque di continuare le verifiche senza dover invertire lo strumento.
ALIMENTAZIONE SUPERCAP
Lo strumento è dotato di tecnologia SUPERCAP, che consente di alimentarlo anche quando è disconnesso dalla rete elettrica, aumentando la praticità durante le verifiche.

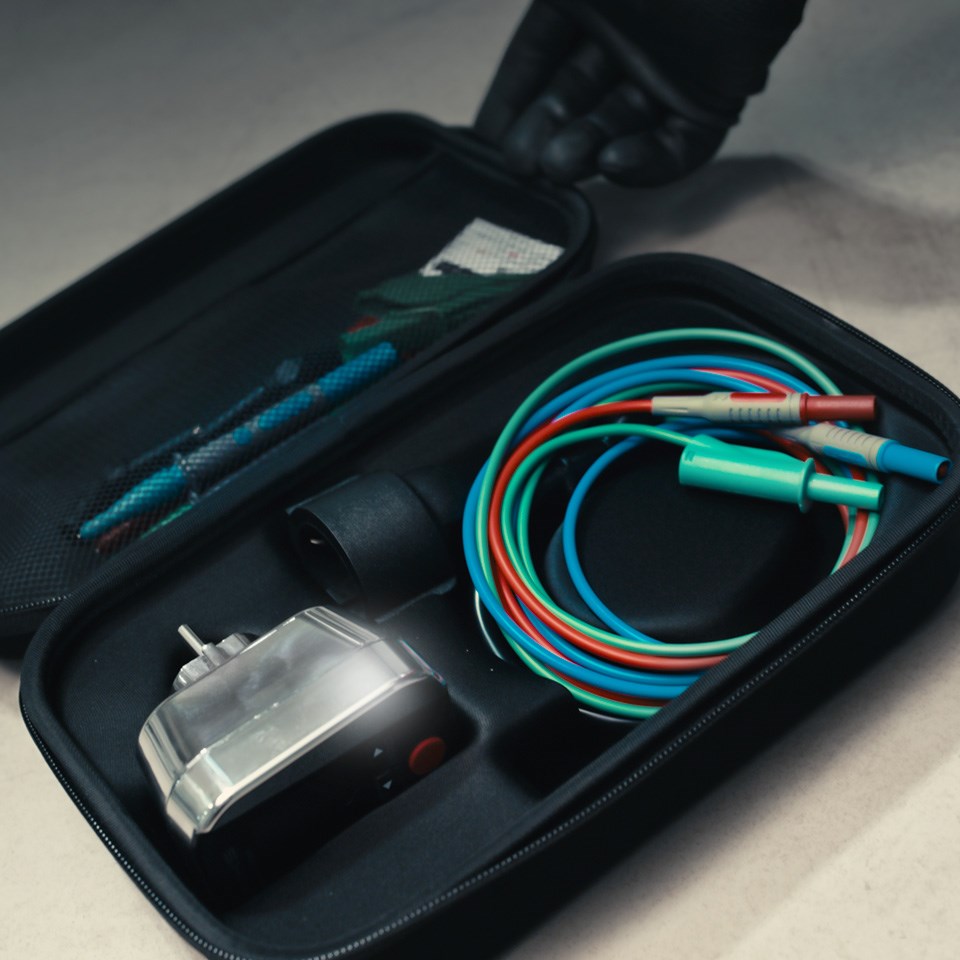

ACCESSORI DI SERIE
Il RAPID PRO LE è fornito di serie con
- la borsa rigida professionale
- cavo adattatore per l' utilizzo nel quadro elettrico
- che contiene il cavo adattatore per l' utilizzo nel quadro elettrico e
- 2 puntali magnetici per velocizzare i collegamenti e facilitare il tuo lavoro
- 3 puntali rosso (fase), verde (terra) e blu (neutro)
certificato di autenticità numerato
Il Certificato di calibrazione è scaricabile direttamente dall' APP tramite QR CODE.
