Tensione Voc fino a 1500V DC
Corrente Isc fino a 40A
Irraggiamento (EU SET OPTIONAL)
Temperatura (EU SET OPTIONAL)
Resistenza di Isolamento fino a 1500VDC
Continuità 200mA
Funzione AUTO
Funzione Albero Misure preimpostate
Connessione all’ Unità Remota W/m2
Test Polarità
Database Pannelli
Valori riportati a STC
Memoria
Connessione USB - Wifi - Bluetooth
Display Touchscreen
BatterieImpianti fotovoltaici
- EN 62446-1
- EN 62446-2
- EN 6557
- EN 61326-1
- EN 61010-1
Alimentazione Li-Ion, 14.4 V, 4400mAh Durata batterie 1000 misure Display Colori TFT Touch Screen Memoria 3000 risultati Interfaccia PC USB/WiFi per scarico su PC Sicurezza IEC61010-1 Temperatura Operativa 0 ÷ 40°C Categoria di misura CAT II 300V Altitudine operativa fino a 2000M Grado di inquinamento 2 Normativa di riferimento EN 62446-1
EN 62446-2
EN 61557
EN 61326-1
EN 61010-1Misurazione della tensione a circuito aperto (terminali fotovoltaici)
Campo di misura 20.0 – 1699VDC
Accuratezza ± (1% + 2 cifre)Misurazione della corrente di cortocircuito
Display Range 0.10 – 40.00ADC
Accuratezza ±(1% + 3 cifre)Misurazione della continuità / resistenza della terra (terminali da 4 mm)
Gamma di visualizzazione 0.00 - 1999Ω
Accuratezza ± (3% + 3 cifre)Resistenza di isolamento
Tensione di prova a circuito aperto 250, 500V, 1000V e 1500V (secondo IEC61557-2)
Accuratezza ±(5% + 3 cifre)Accessori in dotazione
- Kit standard PV 3115 – Strumento Analizzatore PVPRO
- Unità remoto 1785 PV (solo verione EU)
- Sensore di temperatura FV 1833 (solo verione EU)
- Cella di riferimento FV del 1834 (solo verione EU)
- 2x Morsetti A 1835 per il fissaggio degli accessori (solo verione EU)
- S 2145 Set PV MC4 su adattatori a banana
- Un puntale 1790 RED, rosso, 3 m, 2,5 mm2
- Un cavo di test 1790 BLU, blu, 3 m, 2,5 mm2
- A 1792 Puntale Verde, 3 m, 0,75 mm2
- A 1509 Puntale, nero, 50 m, 0,75 mm2 – Bobina
- Puntale A1012, verde, 4 m, 0,75 mm2
- Una clip a coccodrillo 1309, verde
- Una sonda di prova 1014, nera
- Una sonda di prova 1015, blu
- A1016 Sonda di prova, rossa
- cavo USB 1727 Tipo A/B
- A1728 Cavo di alimentazione 2m 3×0,75mm2
- A1551 Borsa da trasporto imbottita morbida Misura: L
- A1548 Alimentazione 0,5A/12V**
- tracolla da trasporto del 1791
- S2080 Accumulatori 1,2 V, 2100 mAh, tipo AA, 6 pezzi
- Certificato di calibrazione per MI 3115
- Certificato di calibrazione per A 1785
- Manuale d’uso
- Software PC Metrel ES Manager (MESM)*

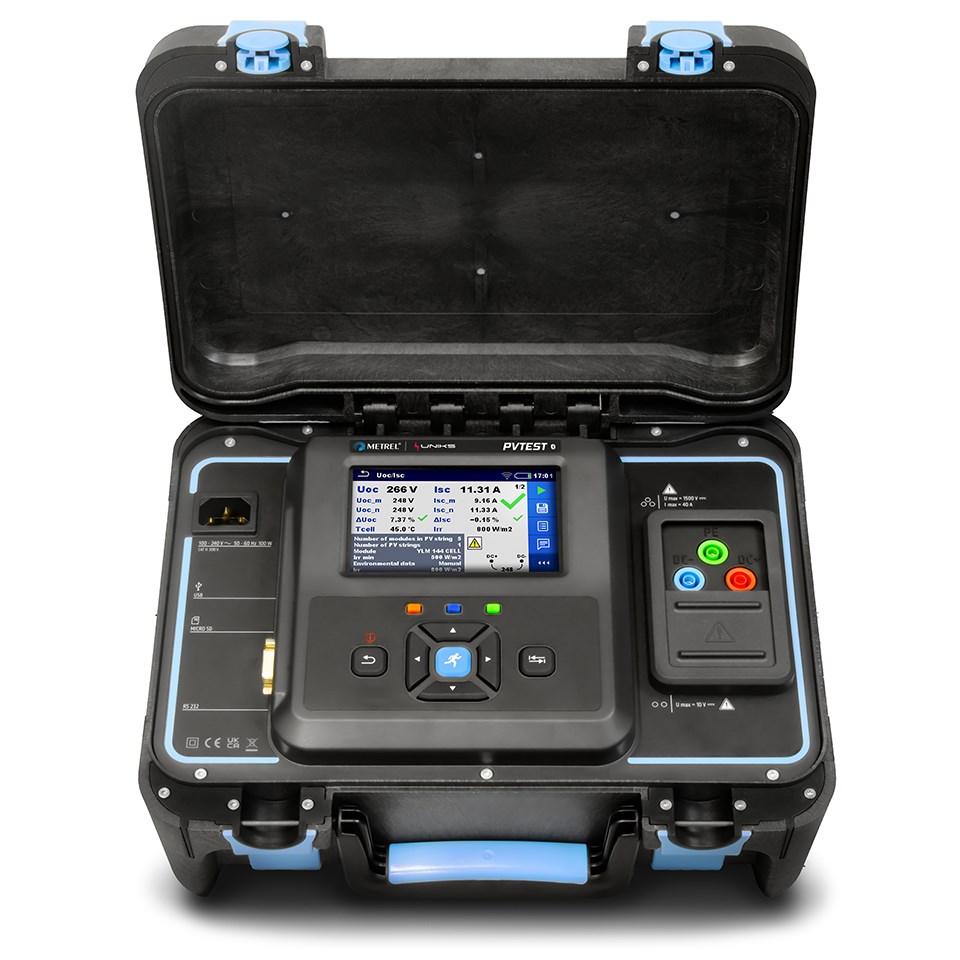

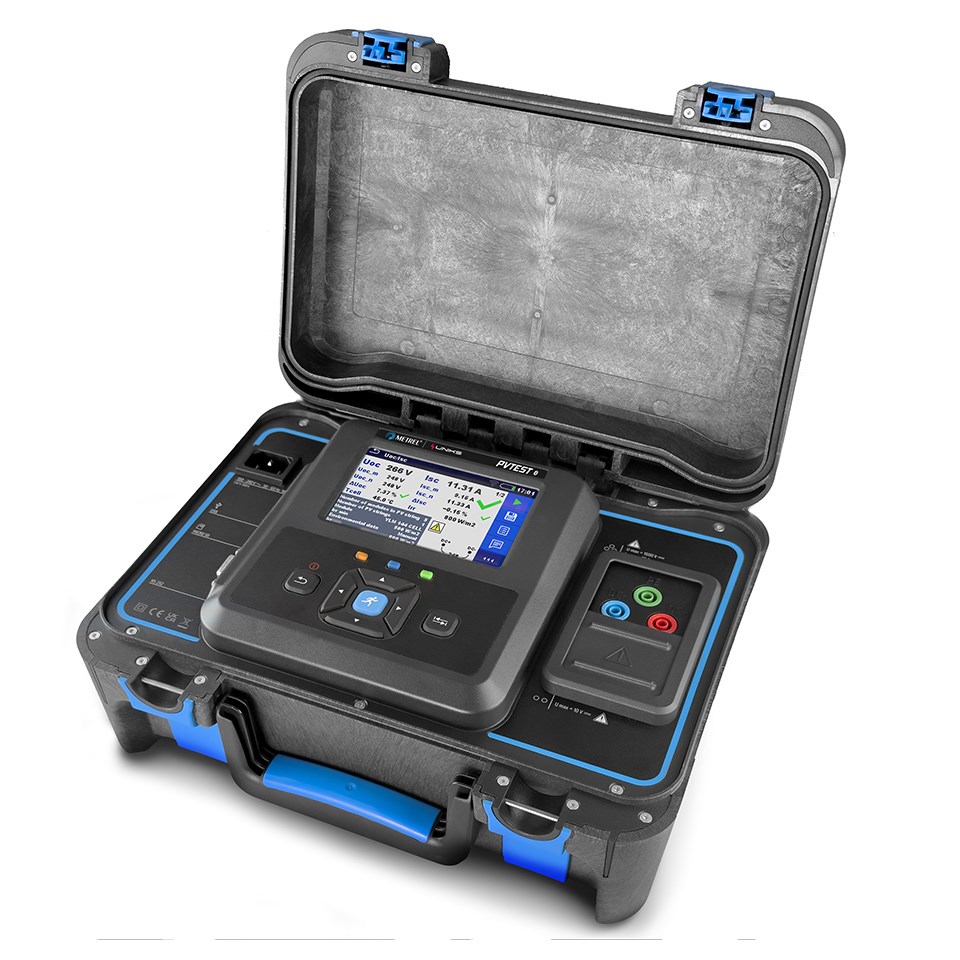

Il PVTEST è un potente strumento per testare i sistemi fotovoltaici (PV) con una tensione di sistema massima fino a 1500 V e una corrente di cortocircuito massima di 40 A. Supporta i test in conformità con lo standard IEC 62446-1 e supporta tutte le procedure di misurazione, che coprono tutti i test di categoria 1. Ciò include misurazioni specifiche del PV come la misurazione della resistenza all'isolamento delle stringhe fotovoltaiche, le misurazioni ISC e UOC, nonché il calcolo dei risultati misurati ai valori STC e il confronto con i valori nominali indicati dal produttore del modulo fotovoltaico. L'irraggiamento e la temperatura cellulare sono misurati in tempo reale con l'unità remota wireless. Inoltre, tutti i test di categoria 1 vengono raccolti in un singolo test automatico, che consente all'utente di eseguire tutti i test con un singolo tocco.

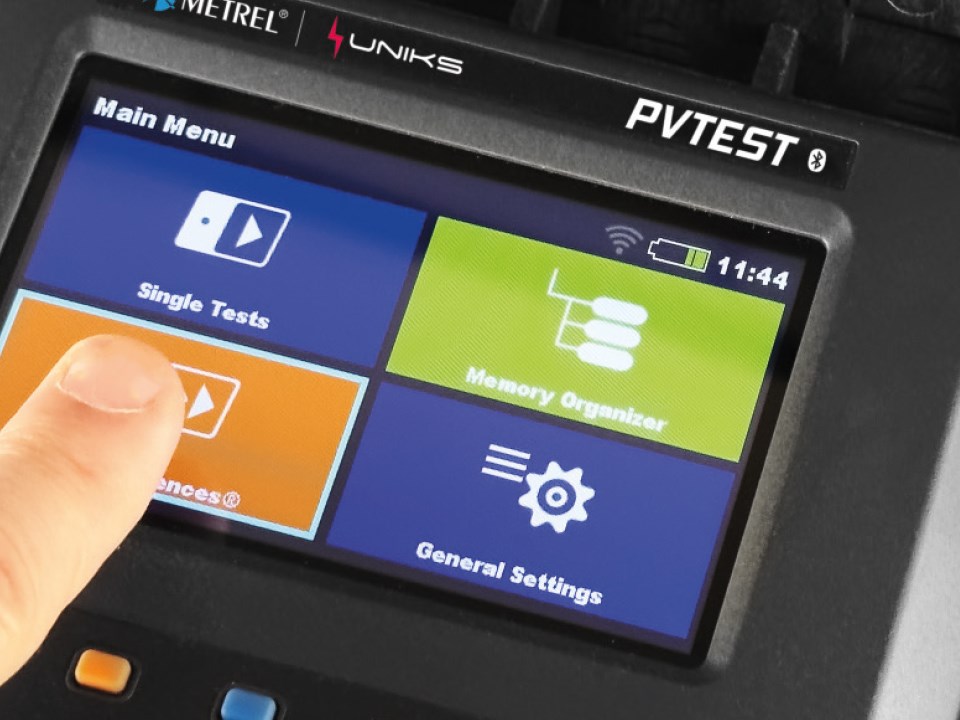

Il PVTEST è dotato di un display Touchscreen che permette di navigare facilmente tra tutte le funzioni e la gestione della memoria ad albero delle misure. La gestione della memoria permette di impostare tutte le misure da eseguire e i parametri in un albero organizzato tra Inverter, N° di stringhe e pannelli così da avere un lavoro già preimpostato e infine un Report dettagliato di tutte le misure. Sarà possibile duplicare o modificare i propri alberi di misura per eseguire nuovamente le misure già impostate precedentemente.

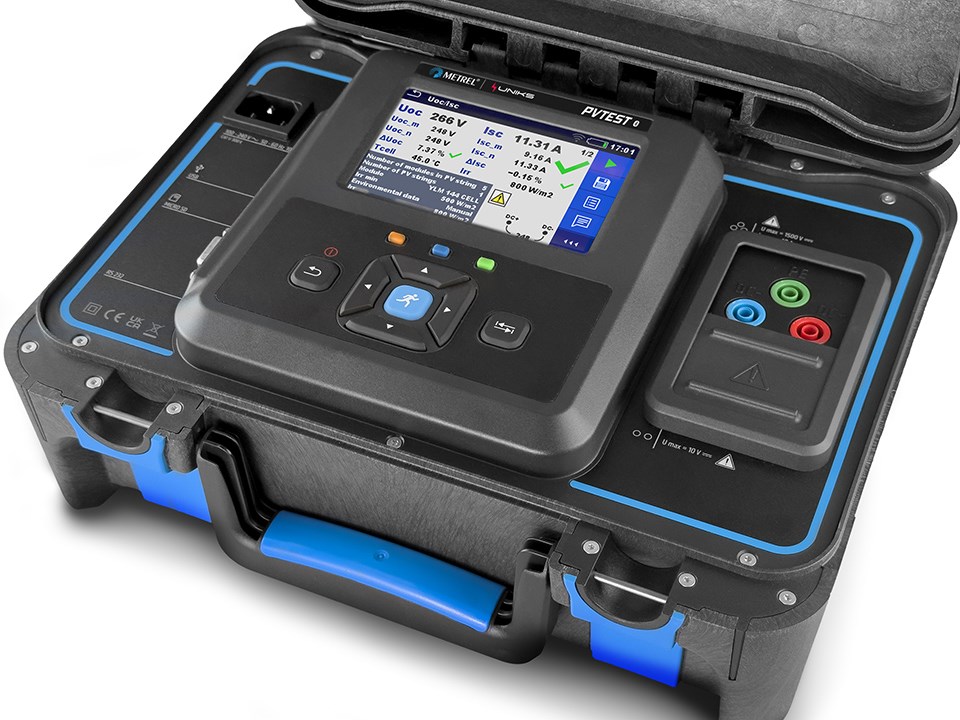

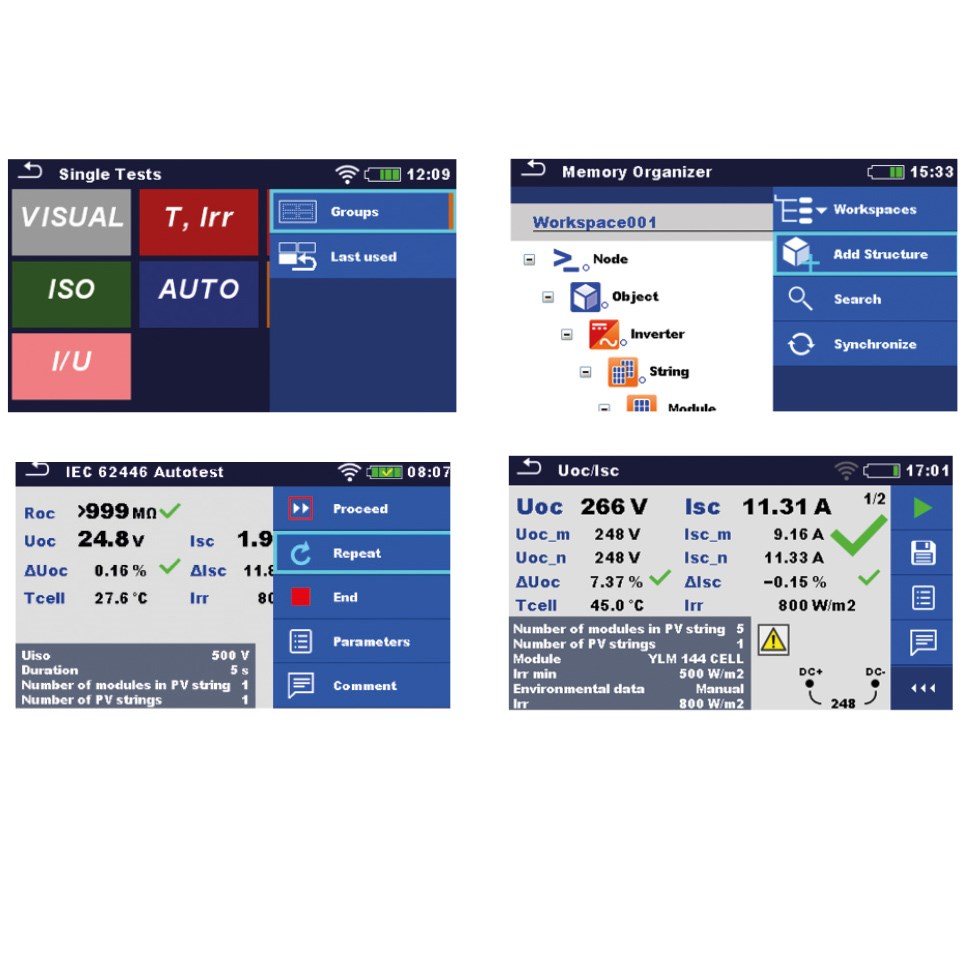

E’ possibile visualizzare le misure di corrente di cortocircuito e tensione a vuoti e navigare tra i valori riportati alle condizioni STC.
Tramite l’ unità remota A1785 sarà possibile sincronizzare il PVTEST tramite collegamento WiFi così da poter misurare in tempo reale l’ irraggiamento e le temperature per riportare tutti i valori all’ STC inoltre è disponibile un DATABASE di pannelli per avere tutti i dati reali all’ interno del PVTEST.
Il MACTH dei dati di irraggiamento e temperatura potrà essere eseguita anche se l’unità remota non è più collegata tramite Wifi grazie ad un sistema di datalogger all’ interno dell’ A1785.
MISURE
Esegue tutte le misure necessarie per il test dei sistemi Fotovoltaici seguenti misure
- Tensione a vuoto e corrente di cortocircuito Voc/Isc fino a 1500V / 40A
- Continuità di conduttori di protezione con 200mA
- Misura di isolamento fino a 1500VDC
Calcolo dei valori STC e confronto con i dati nominali dei pannelli in esame.
Sequenza Automatica con test dell' isolamento e corrente di cortocircuito e tensione a vuoto.
PC SW Metrel ES Manager consente la pre-preparazione della struttura di misurazione e delle misurazioni, il caricamento o il download di tale struttura e quindi la revisione dei risultati, consente l’analisi avanzata della curva I/U, l’esplorazione del DB dei moduli fotovoltaici e la generazione di report professionali.
ACCESSORI ST

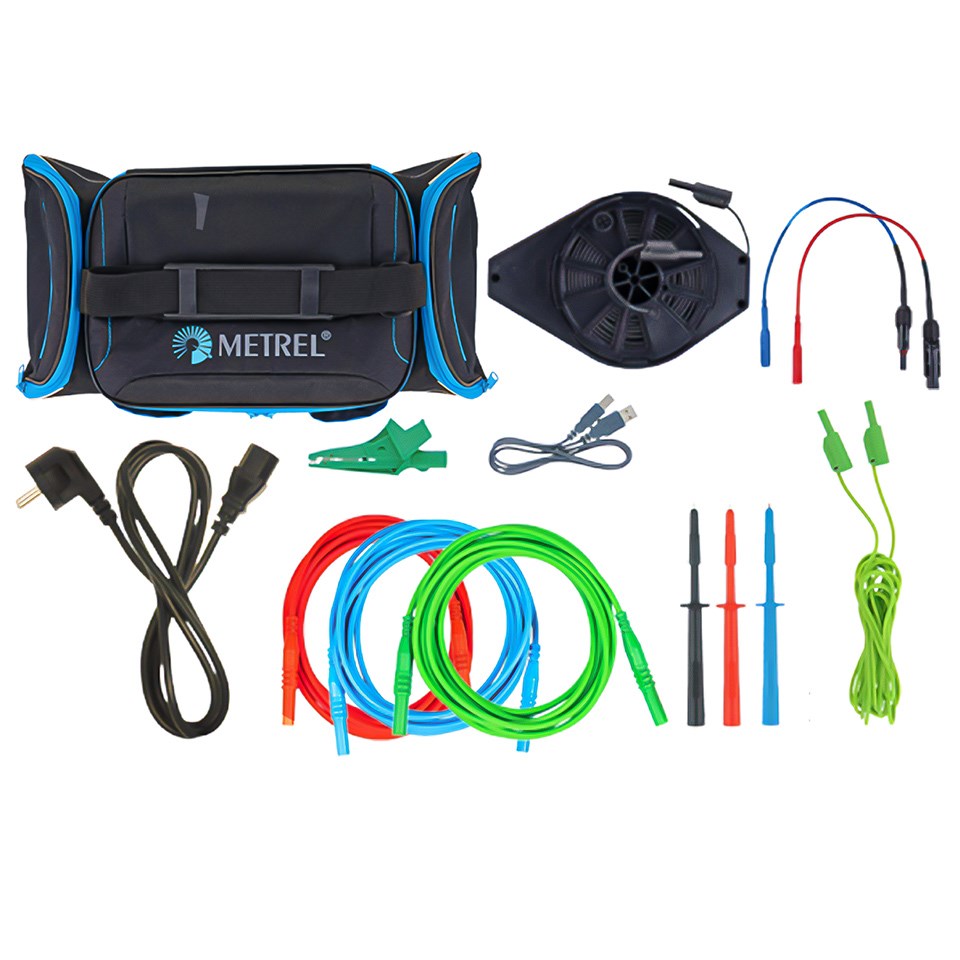

PVTest nella versione ST è completo di accessori utili ad eseguire tutte le misure di Isolamento, Continuità e Isc/Voc
ACCESSORI EU
La versione del PVTEST EU comprende anche l' Unità Remota e il sensore di Irraggiamento/Temperatura

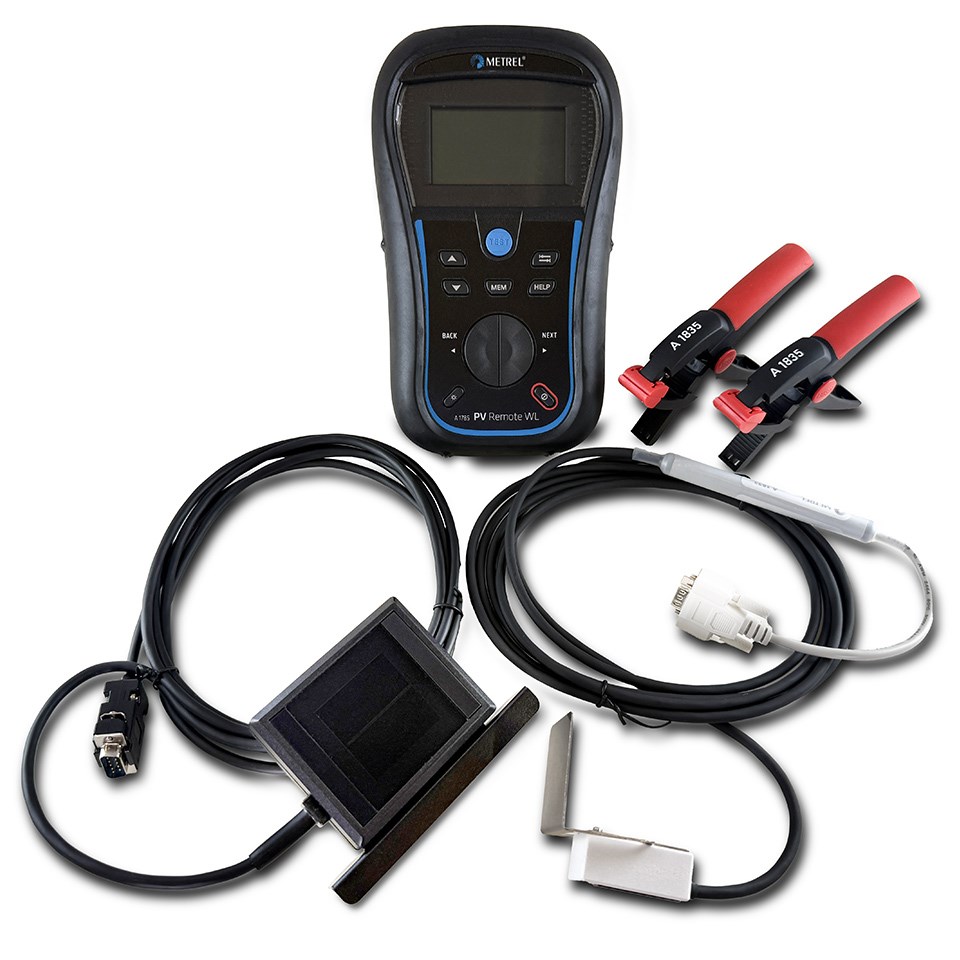

Unità remoto 1785 PV
Sensore di temperatura FV 1833
Cella di riferimento FV del 1834
2x Morsetti A 1835 per il fissaggio degli accessori
S2080 Batterie 1,2 V, 2100 mAh, tipo AA, 6 pezzi
REPORT E SOFTWARE

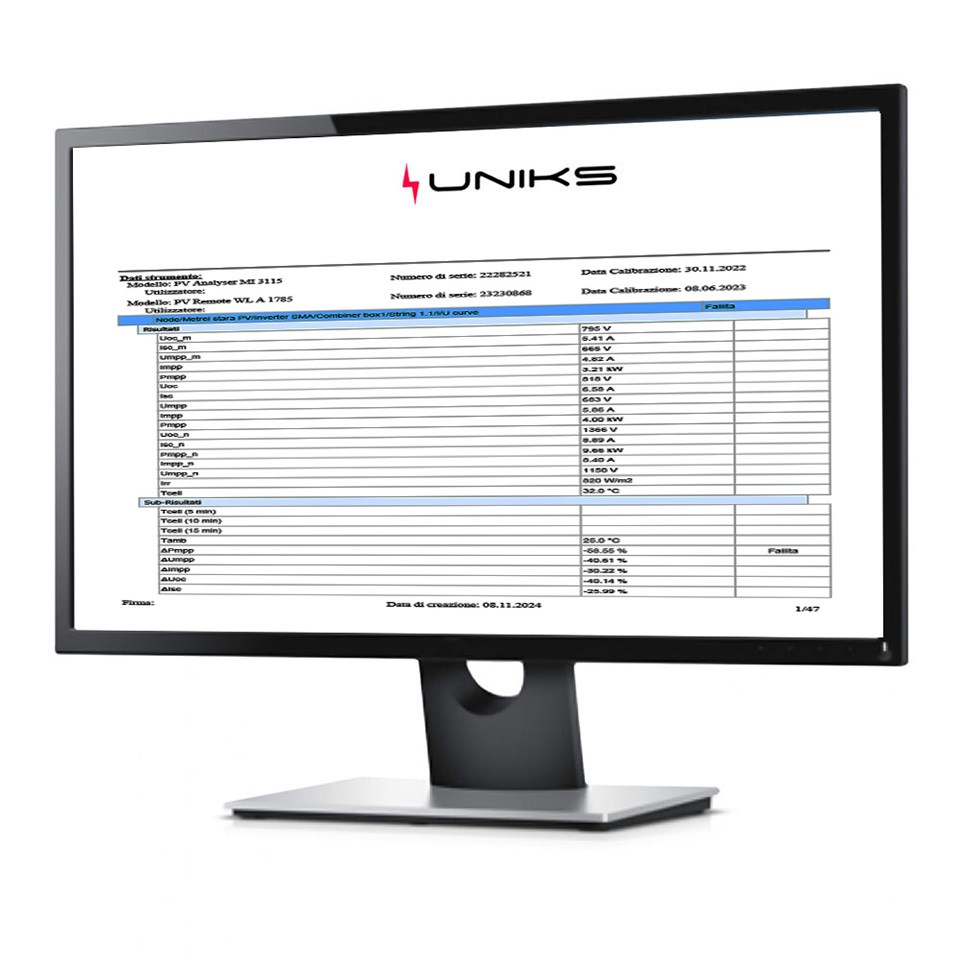

Tutte le misure o alberi di misure possono essere scaricate tramite USB nel Software ES Manager per ottenere Report con la stessa struttura delle misure ad albero.
E' disponibile anche un DATABASE dei moduli fotovoltaici per l' inserimento dei dati di targa dei pannelli, il DATABASE è aggiornabile anche manualmente direttamente da Software o da PVTEST.
GESTIONE DELLA MEMORIA

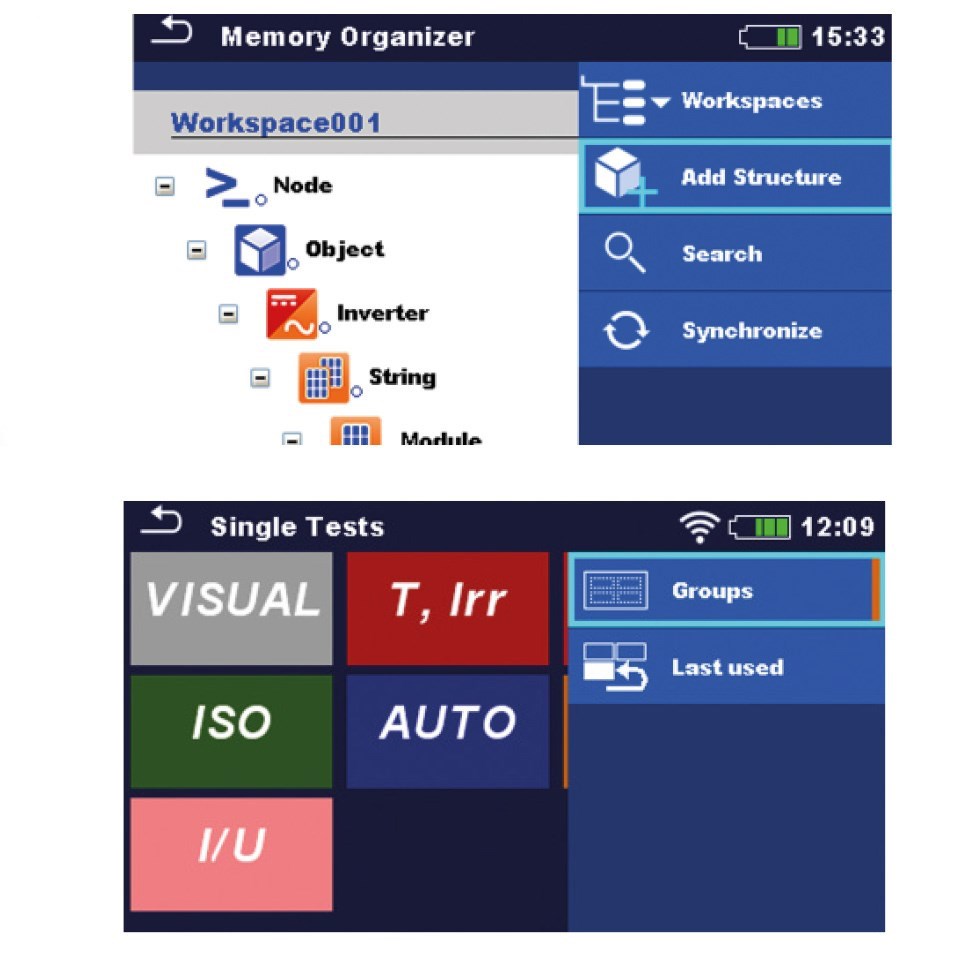

La GESTIONE DELLA MEMORIA è uno strumento molto utile per velocizzare le misure e tenere la storicità dei Report nel tempo. Si può creare un albero misure in tutta comodità direttamente dal display Touch-Screen del PVTEST o dal Software e successivamente recarsi ad effettuare le misure direttamente dalla GESTIONE MEMORIA dove troverete l' elenco organizzato di tutte le misure da effettuare con tutti i parametri già impostati.
Questo sistema di lavoro vi assicurerà velocità, organizzazione delle misure e una storicità dei Report grazie alla possibilità di duplicare il progetto e eseguire le stesse misure esattamente come l' anno precedente.
