Alimentazione 6 x 1.5V AA Batterie Durata batterie 1000 misure Display Custom LCD con backlight Memoria 200 risultati Interfaccia PC USB per scarico su PC (CSV format) Sicurezza IEC/EN 61010-1,IEC/EN62446 Temperatura Operativa 0 ÷ 40°C Categoria di misura CAT III 300V Altitudine operativa fino a 2000M Grado di inquinamento 2 Normativa di riferimento IEC/EN 61557-1-2-3-4-5-6-7 Misurazione della CURVA I-V (terminali fotovoltaici)
- IV curva Fino a 128punti dati – utilizzando il campionamento dinamico
- Avviso visibile >30V AC o DC agli ingressi
- Tensione 1000V
- Corrente 15A
Misurazione della tensione a circuito aperto (terminali fotovoltaici)
- Display Range 0.0 – 1000VDC
- Campo di misura 5.0 – 1000VDC
- Risoluzione 0.1VDC
- Accuratezza ± (0,5% + 2 cifre)
Misurazione della corrente di cortocircuito
- Display Range 0.00 – 15.00ADC
- Campo di misura 0.50 – 15.00ADC
- Potenza massima 10kW
- Risoluzione 0.01 ADC
- Accuratezza ±(1% + 2 cifre)
Misurazione della continuità / resistenza della terra (terminali da 4 mm)
- Tensione di prova a circuito aperto >4VDC, nominale
- Corrente di prova in 2Ω >200mA
- Gamma di visualizzazione 0.00 - 199Ω
- Campo di misura (EN 61557-4) 0,05 - 199Ω
- Risoluzione 0,01Ω massimo
- Accuratezza ± (2% + 5 cifre)
- Cavi di prova Zero Zero fino a 10, tramite il pulsante ZeroΩ
- Avviso visibile >30V AC o DC agli ingressi
- Ripetere i test secondo IEC61557-4 Circa 4000 test di 1 secondo
Resistenza di isolamento, punto a punto (terminali da 4 mm)
- Tensione di prova a circuito aperto 250, 500V, 1000V (secondo IEC61557-2)
- Specifica della tensione di prova -0% +20% (circuito aperto)
- Tensione di prova @ 1mA >1mA in UN x (1000/V)Ω
- Cortocircuito della corrente di prova <2mA
- Gamma di visualizzazione 0,05MΩ - 300MΩ
- Campo di misura (EN 61557-2) 0,05MΩ - 300MΩ
- Risoluzione 0,01 MΩ massimo
- Accuratezza ±(5% + 5 cifre)
- Avviso visibile > 30V AC o DC agli ingressi
- Ripetere i test secondo IEC61557-4 Circa 4000 test di 1 secondo
Misurazione della tensione Rpe (terminali da 4 mm)
- Display Range 30V – 440V
- Campo di misurazione della tensione 30V – 440V DC
- 30V – 440V AC 50-60Hz
- Risoluzione 1V
- Accuratezza ± (5% + 2 cifre)
Corrente di funzionamento (tramite Pinza di corrente AC / DC)
- Display Range 0,1 A - 40,0 A
- Campo di misura attuale 0,1 A – 40,0A DC
- 0.1A – 40.0 50-60HzA AC
- Risoluzione 0,1 A
- Accuratezza ± (5% + 2 cifre)
Potenza DC (tramite morsetto di corrente AC / DC)
- Display Range 0.00kW – 40kW
- Campo di misura 0,50kW – 40kW
- Risoluzione 0,01kW
- Accuratezza ±(5% + 5 cifre)
Misurazione della tensione Rpe (terminali da 4 mm)
- Gamma di visualizzazione 30V - 440VAC/DC
- Campo di misurazione della tensione 30V - 440VDC / 30V - 440VAC 50-60Hz
- Risoluzione 1V
- Accuratezza ± (5% + 2 cifre)
Accessori in dotazione
- PV200
- Solarimetro SS200R
- Pinza Solar
- 2xMC4 connettori
- 2xPuntali
- 2xCoccodrilli (MC4)
- 2xPuntali
- 2xCoccodrilli 4mm
- Supporto per Solarimetro
- Borsa
- Software
- Certificato di Calibrazione
CURVE I-V
Il rilievo della curva caratteristica I-V ci fornisce inoltre informazioni relative al calo di prestazione che la stringa o il pannello può aver subito nel tempo, rispetto alle caratteristiche dichiarate dal costruttore.Pv200 esegue la Curva I-V con 128 punti con un massimo di Tensione fino a 1000V DC e corrente 15A.Una volta completato il test della Curva I-V , l’icona della curva I-V diventerà statica mostrando se la curva è OK o NOT OK. sarà possibile visualizzare anche i valori di:
- Irraggiamento
- Vmpp
- Impp
- Fill Factor (FF)
Il collegamento all’ accessorio di serie permetterà di misurare l’ irraggiamento reale e relazionare la Curva I-V alle condizioni STC.

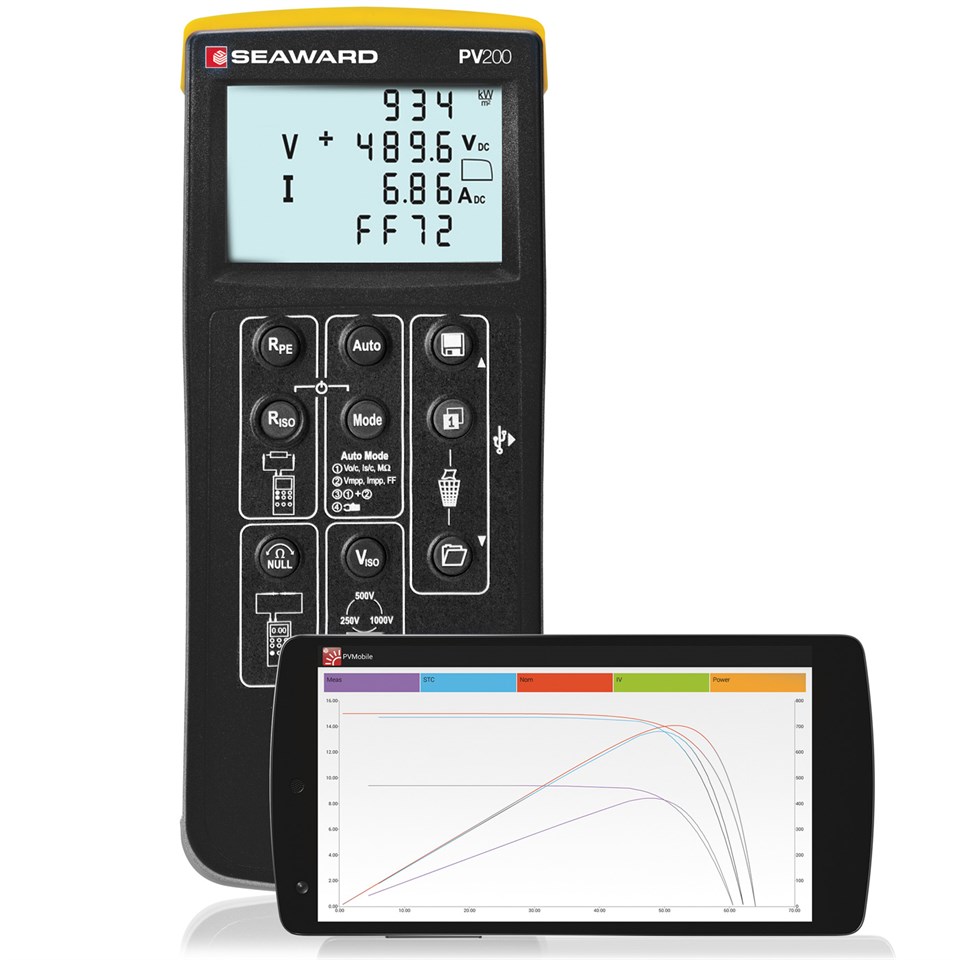

Il risultato della misura verrà visualizzata a Display del PV200 oppure per ottenere una visualizzazione e analisi più dettagliata sarà possibili visualizzare le Curve I-V tramite il vostro Smartphone installando l’ APP PV Mobile (Android)
4 MODALITÀ DI FUNZIONE AUTOMATICA
Con la semplice pressione di un solo pulsante, il nuovo tester PV200 esegue in sequenza tutte le misure relative alla sicurezza dell’ impianto PV in 4 modalità differenti come combinazione delle seguenti misure:
- Continuità dei conduttori di protezione con 200mA
- Voc Tensione a Vuoto fino 1000V DC
- Isc Corrente di cortocircuito fino a 15A DC
- Test dell’ isolamento fino a 1000V DC
- Curva I-V
Il risultato potrà essere salvato e tramite il Software si potrà generare un report delle proprie misure.

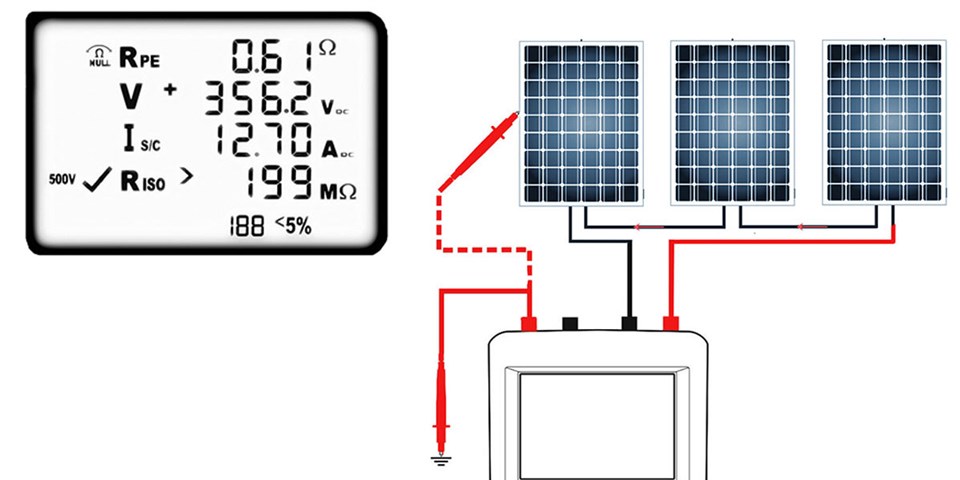

Lo schema indica come collegare i cavi dal Pv200 alla stringa in esame così da poter ottenere tutti i risultati in totale sicurezza e in modo AUTOMATICO.
MISURA DELL’IRRAGGIAMENTO

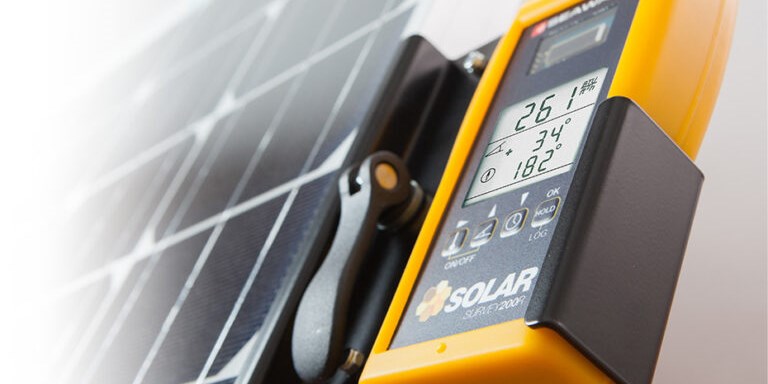

La speciale connettività wireless tra il PV200 e il misuratore Solar Survey 200R ad alte prestazioni consente di visualizzare e misurare l’irraggiamento in tempo reale mentre vengono eseguiti i test elettrici. Ciò significa che l’irraggiamento, l’ inclinazione e la temperatura ambiente possono essere registrati simultaneamente all’interno del PV200 durante l’esecuzione dei test elettrici.
Survey 200R permette di essere utilizzato anche come Datalogger per la misura di irraggiamento. I dati memorizzati potranno essere scaricati nel Software Solar Cert per ulteriori analisi e report.
MISURA DELLA POTENZA DC

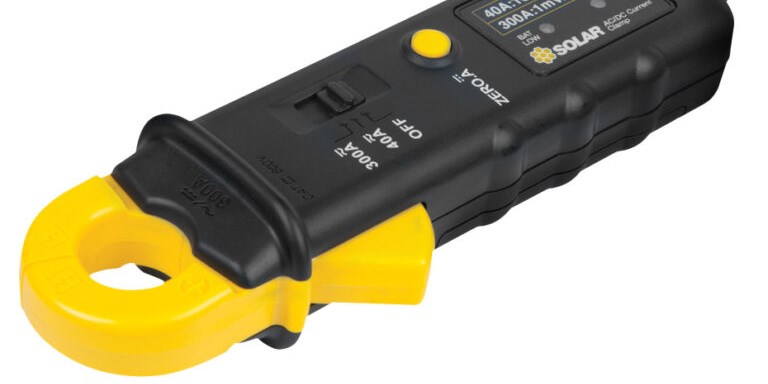

Tramite la pinza Amperometrica di serie è possibile misurare la Potenza DC o la corrente di funzionamento delle stringhe.
La pinza ha due scale 40A e 300A e collegandola al PV200 si potrà facilmente rilevare a display la Potenza e la corrente generata.

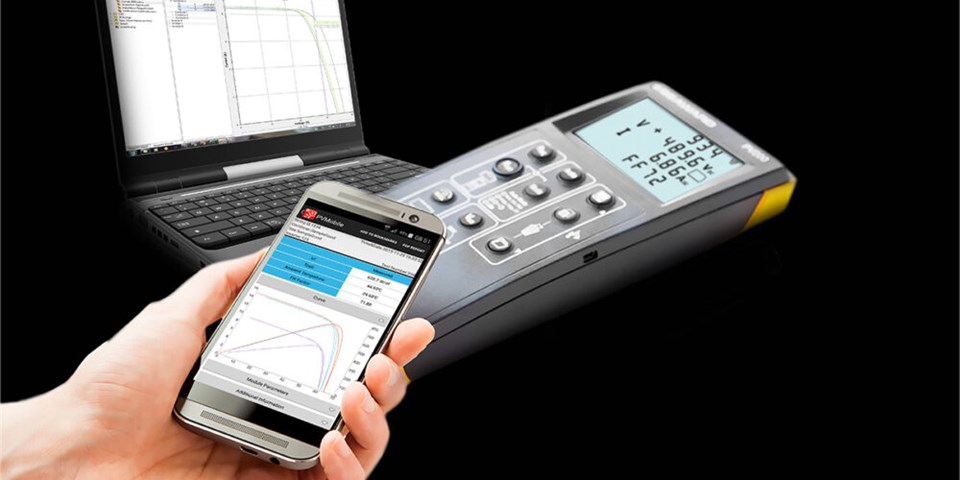

SOFTWARE E REPORT
Il PV200 è dotato di uscita USB per il download delle misure e permetterà di creare REPORT professionali tramite il Software SolarCert.
Inoltre tramite l’ APP PV Mobile (Android) si potrà visualizzare e analizzare le Curve I-V in modo semplice e veloce.
PVMobile è il compagno ideale per l’uso con il tester per impianti solari PV200
Consente di visualizzare e analizzare sul campo curve I-V dettagliate e a colori e consente di esportare i PDF e inviarli all’ufficio per un ulteriore esame.
Le curve I-V e di potenza dettagliate e a colori possono essere visualizzate istantaneamente una volta che i dati vengono trasferiti all’app Android PVMobile utilizzando la connettività wireless NFC. PVMobile visualizza le curve I-V e di potenza misurate per l’analisi visiva della forma della curva, consentendo l’identificazione di problemi comuni come ombreggiamento, celle difettose o collegamenti elettrici scadenti.
È sufficiente toccare un dispositivo Android abilitato NFC che esegue PVMobile sul PV200 e le misurazioni dettagliate delle caratteristiche I-V vengono trasferite, consentendo di visualizzare la curva I-V e di potenza con tutti i dettagli a colori. L’app consente inoltre la correzione della curva I-V per condizioni di test standard (STC 1000 W/m2, 25°C) utilizzando i dati di irraggiamento e temperatura del Survey 200R per consentire il confronto con i dati della curva del produttore. L’app include un database completo dei dati dei moduli fotovoltaici dei produttori.
Inoltre, è possibile esportare un PDF dall’app PVMobile e inviarlo dal campo all’ufficio per ulteriori analisi, se necessario.
Con l’app Android PVMobile puoi:
- Visualizza le curve I-V e di potenza a colori e con dettagli ad alta definizione
- Pizzica e ingrandisci per osservare le deviazioni da una curva normale e per vedere la regione Mpp in modo più dettagliato
- Selezionare i punti sulla curva per leggere la tensione e la corrente effettive.
- Trasferisci i dati in ufficio da una postazione remota.
- Visualizza chiaramente le curve I-V e i dati di misurazione, anche alla luce diretta del sole.
- Evita la necessità di portare un laptop in loco
- Trasferisci istantaneamente i dati di misurazione all’app PVMobile mettendo a contatto il tuo dispositivo mobile con il chip NFC nel PV200/210
