- Verifica della polarità, misura della tensione a circuito aperto Voc e della corrente di cortocircuito Isc in sequenza automatica.
- Continuità RLow / RPE dei conduttori di protezione e dei collegamenti equipotenziali, con azzeramento della resistenza dei cavi e prove con polarità R+ e R-.
- Misura della resistenza di isolamento con tensioni di prova di 250, 500 e 1000 V DC, con Metodo 1 e Metodo 2.
- Misura della tensione fino a 700 V AC TRMS e 1000 V DC.
- Correzione dei valori Voc e Isc alle condizioni STC nelle modalità manuale e remota, con confronto rispetto ai dati del produttore del modulo.
- Collegamento wireless al misuratore di irradianza NOVA IRR per ricevere irradianza e temperatura della cella durante il test.
- Memoria interna, trasferimento dei risultati su PC via USB e generazione di report Excel modificabili.
Caratteristica
Specifica
Destinazione d'uso
Impianti fotovoltaici residenziali e commerciali su sistemi inferiori a 1000 V DC
Riferimento per le prove fotovoltaiche
EN 62446
Alimentazione
6 batterie AA da 1,5 V alcaline
Retroilluminazione
4 livelli
Comandi
Selettore rotativo e tasti di funzione e navigazione
Aiuto a schermo
Diagrammi di collegamento richiamabili tramite il tasto di aiuto
Collegamento remoto
Wireless con il misuratore di irradianza NOVA IRR
Interfaccia PC
USB
Memoria
Struttura gerarchica fino al singolo modulo, con risultati ordinati per data/ora
Report
File Excel modificabili nei formati Report Standard e Report Page View
Spegnimento automatico
Disattivato, 30 s, 1 min, 5 min, 10 min, 30 min oppure 1 h
Impostazioni e informazioni
Data/ora, versione firmware, prossima calibrazione e segnalazioni acustiche configurabili
Conformità e sicurezza
Conforme alla Direttiva EMC 2014/30/UE, alla Direttiva Bassa Tensione 2014/35/UE e alla Direttiva RAEE 2012/19/EU. Norme: EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326. Doppio isolamento o isolamento rinforzato.
Funzione
Campo di misura
Risoluzione
Accuratezza
RPE / Continuità
0,20 - 19,99 Ω
0,01 Ω
± (2% + 5 cifre)
RPE / Continuità
20,0 - 200,0 Ω
0,1 Ω
± (2% + 5 cifre)
Tensione a circuito aperto Voc
5,0 - 99,9 V
0,1 V
± (1% + 2 cifre)
Tensione a circuito aperto Voc
100 - 1000 V
1 V
± (1% + 2 cifre)
Corrente di cortocircuito Isc
0,2 - 15,0 A
0,1 A
± (1% + 2 cifre)
Tensione AC/DC
5,0 - 99,9 V AC/DC
0,1 V
± (5% + 2 cifre)
Tensione AC
100 - 700 V AC
1 V
± (5% + 2 cifre)
Tensione DC
100 - 1000 V DC
1 V
± (5% + 2 cifre)
Riso - Metodo 1, 250 V DC
0,20 - 19,99 MΩ
0,01 MΩ
± (5% + 5 cifre)
Riso - Metodo 1, 250 V DC
20 - 99,9 MΩ
0,1 MΩ
± (10% + 5 cifre)
Riso - Metodo 1, 500 / 1000 V DC
0,20 - 19,99 MΩ
0,01 MΩ
± (5% + 5 cifre)
Riso - Metodo 1, 500 / 1000 V DC
20,0 - 99,9 MΩ
0,1 MΩ
± (10% + 5 cifre)
Riso - Metodo 1, 500 / 1000 V DC
100 - 300 MΩ
1 MΩ
± (20% + 5 cifre)
Riso - Metodo 2, 250 / 500 / 1000 V DC
0,2 - 19,9 MΩ
0,1 MΩ
± (5% + 5 cifre)
RPE / Continuità. Corrente di prova: ≥ 200 mA (≤ 2 Ω + Rc.). Tensione di prova: 4...24 V DC.
Voc e Isc. Test di polarità: sì. Condizione per la misura Isc: Voc > 20 V.
Tensione AC/DC. DC; AC 50 Hz - 60 Hz. Misure AC fino a 700 V AC TRMS e DC fino a 1000 V DC.
Isolamento - Metodo 1, 250 V DC. Tolleranza della tensione di prova: +20%, -0%. Corrente di prova: minimo 1 mA a 250 kΩ.
Isolamento - Metodo 1, 500 / 1000 V DC. Tolleranza della tensione di prova: +20%, -0%. Corrente di prova: minimo 1 mA a 500 kΩ / 1 MΩ.
Isolamento - Metodo 2, 250 / 500 / 1000 V DC. Tolleranza della tensione di prova: +20%, -0%. Corrente di prova: minimo 1 mA a 250 kΩ.
Accessori in dotazione
- 1 × tester multifunzione solare NOVA PV
- 1 × misuratore di irradianza NOVA IRR
- 1 coppia di cavi di prova MC4
- 4 coccodrilli
- 4 puntali
- 4 fili di collegamento
- 1 × borsa morbida da trasporto
- 1 × cavo USB tipo B - tipo A
- 1 × manuale di istruzioni
- 6 × batterie AA da 1,5 V alcaline

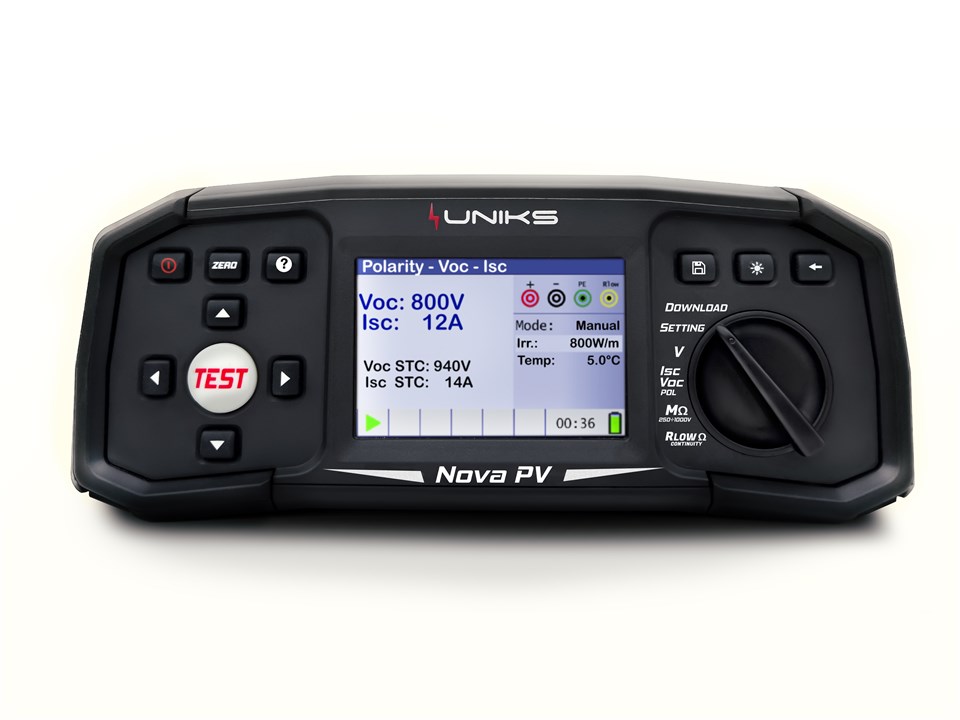

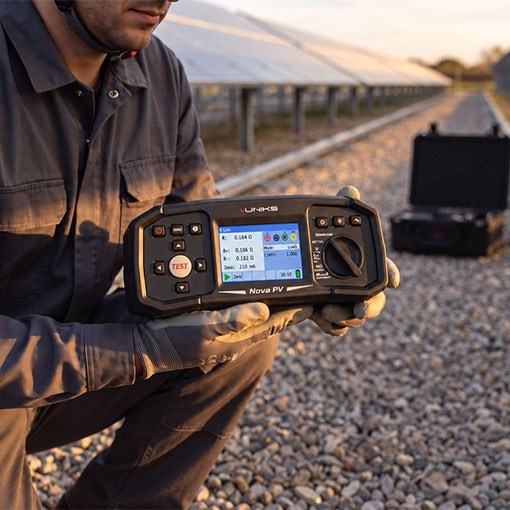

NOVA PV è il tester multifunzione solare UNIKS progettato per eseguire le prove elettriche fotovoltaiche previste dalla EN 62446. È destinato agli installatori che operano su impianti residenziali e commerciali con tensione di sistema inferiore a 1000 V DC.
Lo strumento riunisce la verifica della continuità dei conduttori di protezione e dei collegamenti equipotenziali, la misura della resistenza di isolamento e la sequenza automatica di test della polarità, della tensione a circuito aperto Voc e della corrente di cortocircuito Isc. Consente inoltre misure di tensione fino a 700 V AC TRMS e 1000 V DC.
La correzione STC permette di confrontare i valori Voc e Isc con i dati del produttore del modulo. In modalità remota, il collegamento wireless al misuratore di irradianza NOVA IRR consente di ricevere irradianza e temperatura della cella durante il test. I risultati possono essere salvati nella memoria interna e trasferiti su PC via USB per generare report Excel modificabili.
MISURE

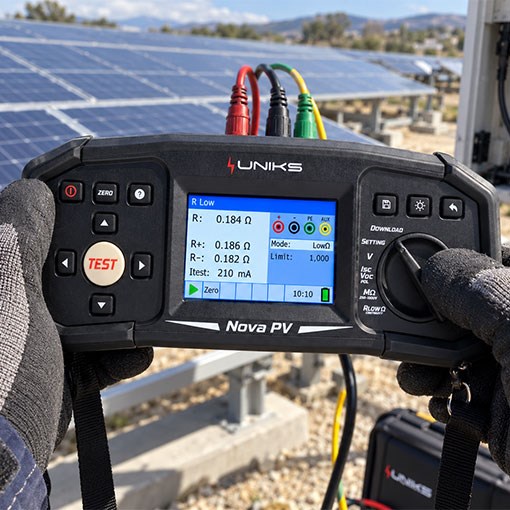

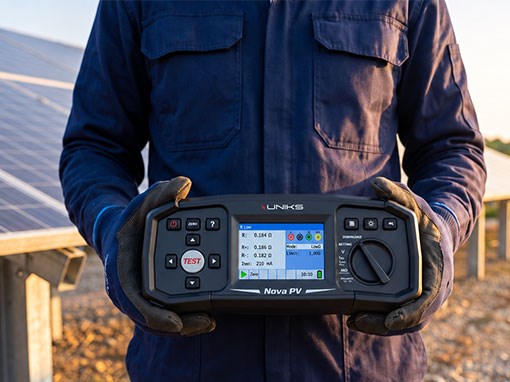

La funzione RLow / RPE verifica la continuità dei conduttori di protezione e dei collegamenti equipotenziali, con azzeramento della resistenza dei cavi. In modalità Low Ω vengono eseguite le prove con polarità R+ e R- e viene visualizzato il risultato maggiore. Le modalità Cont. R+ e Cont. R- consentono prove separate. Il limite PASS/FAIL è impostabile e il display mostra anche la corrente di prova.
Le prove di isolamento sono disponibili a 250, 500 e 1000 V DC. Il Metodo 1 misura tra il terminale verde PE e il terminale nero (-) e consente anche la misura continua. Il Metodo 2 misura tra i poli positivo e negativo del sistema fotovoltaico uniti e il terminale PE; la misura continua non è disponibile per motivi di sicurezza. Per entrambi i metodi il limite PASS/FAIL viene impostato automaticamente secondo lo standard.
TEST DI PRESTAZIONE E CORREZIONE STC
NOVA PV dispone di tre modalità per il test di polarità, Voc e Isc.
Semplice: visualizza la polarità e i valori misurati di Voc e Isc, senza correzione STC.
Manuale: esegue la correzione STC e indica PASS/FAIL dopo l'inserimento dei dati ambientali, dei dati del modulo e della configurazione dell'impianto. I parametri comprendono irraggiamento, temperatura della cella, Voc e Isc a STC, coefficienti Alpha e Beta, numero di stringhe parallele e numero di moduli in serie per stringa.
Remota: riceve durante il test i valori di irraggiamento e temperatura della cella dal misuratore di irraggiamento NOVA IRR. Gli altri parametri necessari devono essere inseriti. I valori ambientali ricevuti vengono salvati insieme ai risultati.
Condizioni STC: temperatura del modulo 25 °C e irradianza 1000 W/m².

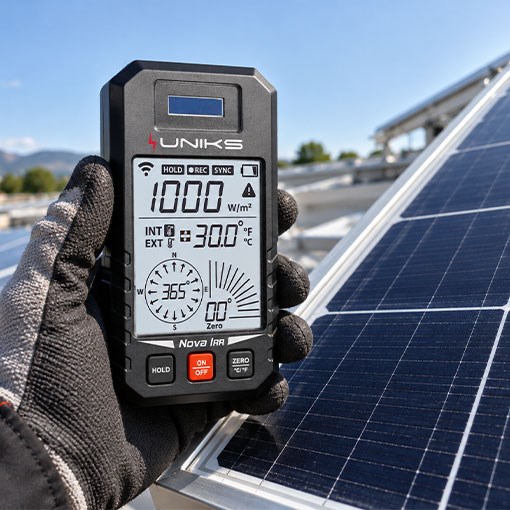

MISURATORE DI IRRAGGIAMENTO NOVA IRR IN DOTAZIONE

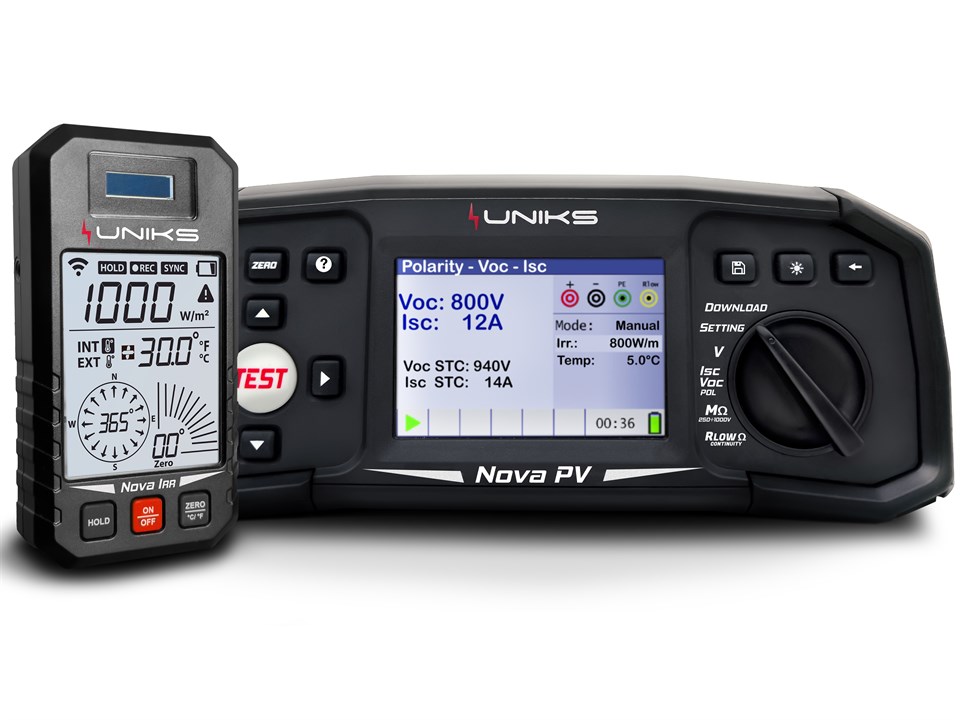

La dotazione comprende il misuratore di irraggiamento NOVA IRR. Il collegamento wireless permette di trasmettere al NOVA PV i valori di irraggiamento e temperatura della cella in tempo reale durante il test, per la correzione dei valori Voc e Isc alle condizioni STC.
REPORT E SOFTWARE

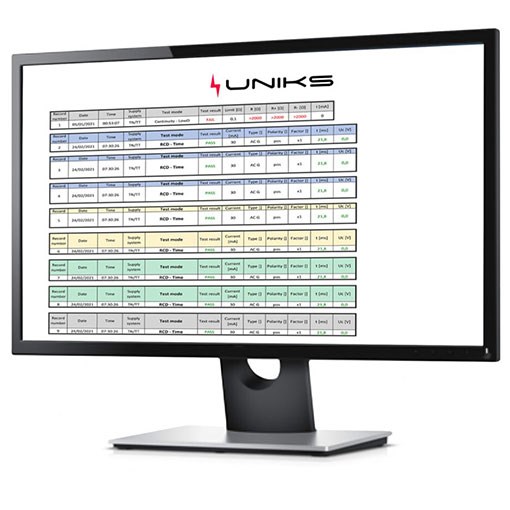

I risultati memorizzati possono essere scaricati su PC tramite USB. Il software genera due tipi di report Excel modificabili: Report Standard, con i risultati in formato tabellare, e Report Page View, con i risultati presentati sotto forma di certificato di test. I report possono essere modificati, stampati e condivisi.
