LINK LAN

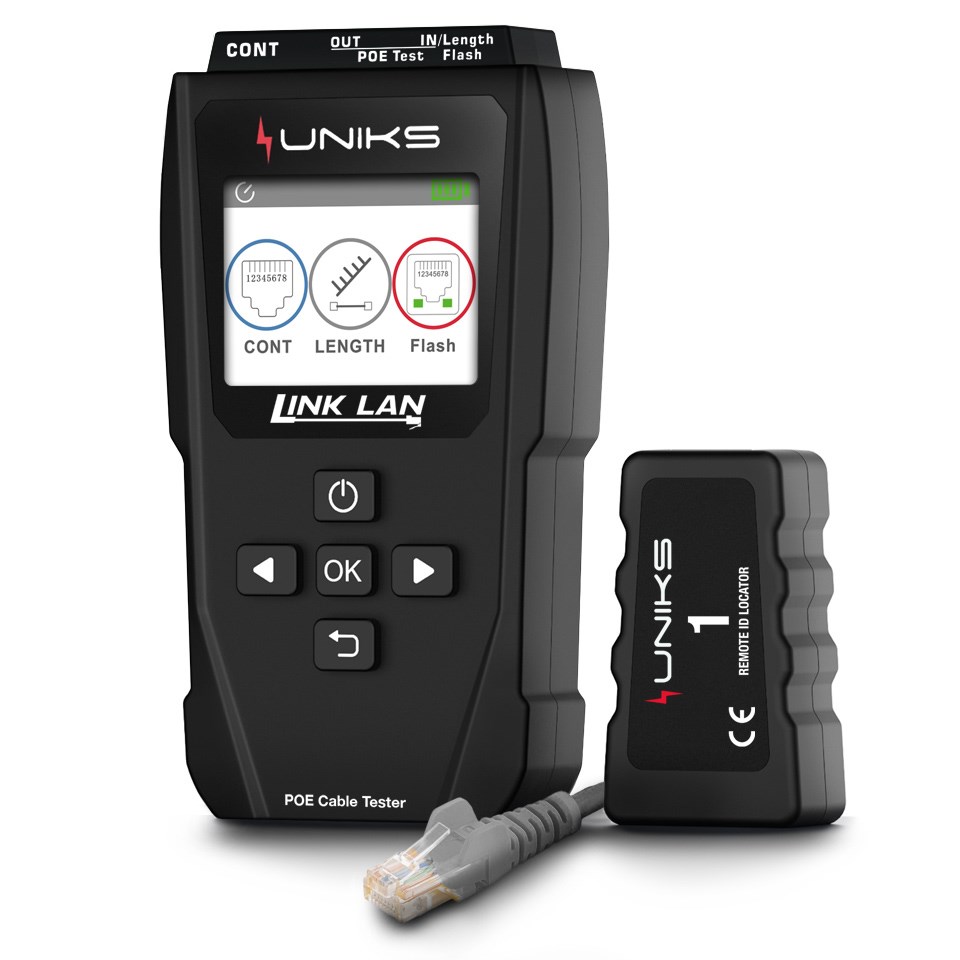

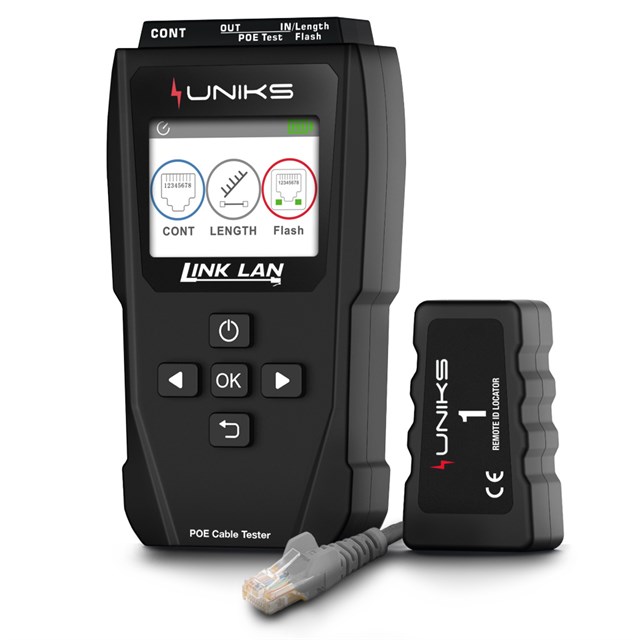

Strumento portatile per verifica di cavi di reti lan

    • Risultati Test Di Mappatura
    • Impostazioni Tipo Di Cavo
    • Descrizione Errore Coppie Splittate
    • Test Con Uso Di Più Unità Remote
    • Misura Della Lunghezza Del Cavo
    • Calibrazione Della Lunghezza Del Cavo
    • Impostazione Unità Di Misura Lunghezza Cavo
    • Errore Coppie Splittate
  • Connettori di ingresso    RJ45
    Tipo di cavo RJ45    UTP, STP
    CategoriaCAT5, CAT6
    Normativa considerata    TIA/EIA 568B
    Errori cablaggio riconosciuti    coppie aperte, cortocircuitate, invertite, incrociate splittate, generici
    Max altitudine di utilizzo2000m
    Campo lunghezza (1)    10m ÷ 250m (30ft ÷ 750ft)
    Precisione±(10%lettura + 1.0m) ;
    ± (10%lettura + 3.0ft)

  • Trasmettitore

    Caratteristica

    Valore

    Display LCD

    Schermo a colori da 2,4"

    Test di continuità – Tipo di cavo

    CAT5 / CAT6 (UTP e STP)

    Test di continuità – Portata

    600 m

    Test PoE – Portata

    DC 5 V ~ 60 V

    Test PoE – Standard

    IEEE 802.3 af / at / bt

    Test PoE – Test del carico

    2 ~ 80 W

    Misurazione lunghezza – Portata

    5 ~ 300 m

    Batteria

    Litio 3,7 V 1500 mAh, ricarica Type-C

    Spegnimento automatico

    15 / 30 / 60 min / OFF

    Protezione anti-bruciatura

    DC 60 V

    Dimensioni

    138,5 × 76 × 30 mm

    Unità remota

    Caratteristica

    Valore

    Tipo di porta

    RJ45

    Dimensioni

    65 × 37 × 23 mm

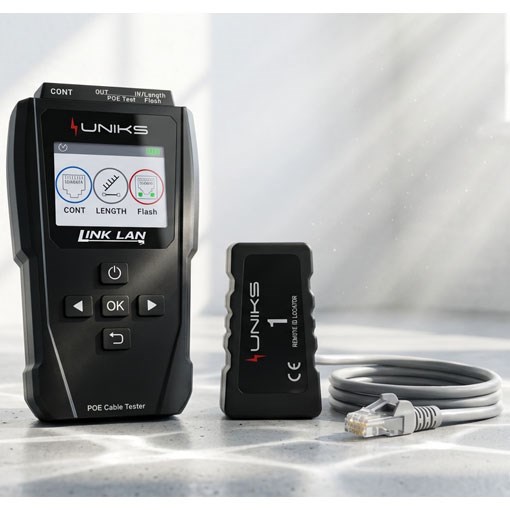

  • Accessori in dotazione

    • Unità remota
    • Cavo patch RJ45, CAT5, STP,
    • Batteria ricaricabile al Litio
    • Manuale d’uso

Uniks LINK LAN è in grado di rilevare e indicare a display la presenza di errate connessioni su cavi di reti LAN (coppie incrociate, splittate, invertite, aperte, in cortocircuito, ecc…) sia di tipo UTP (non schermati) sia di tipo STP o FTP (schermati).

Uniks LINK LAN consente inoltre di effettuare anche la misura della lunghezza del cavo e salvare i risultati dei test nella propria area di memoria interna. Ogni modello dispone di più unità remote in dotazione e sono in grado di riconoscerne altre (opzionali) in modo da realizzare una efficace azione di localizzazione di diversi punti all’interno di un quadro di permutazione eseguendo i test molto rapidamente con l’ausilio di un solo operatore.

Uniks LINK LAN è l’ideale per ogni installatore che necessita di strumenti semplici ed efficaci per l’esecuzione di controlli preliminari e verifiche su installazioni di reti LAN con connettori tipo RJ45.

Funzioni:

  • Impostazioni tipo di cavo
  • Descrizione coppie splittate
  • Test con uso di più unità remote
  • Misura della lunghezza del cavo
  • Calibrazione della lunghezza del cavo
  • Impostazione unità di misura lunghezza del cavo
  • Errore di coppie splittate:

La condizione di errore coppie splittate (SPLIT PAIRS) è dato dallo scambio di due conduttori appartenenti a coppie diverse.
La corrispondenza Pin a Pin è mantenuta, ma fisicamente i cavi delle coppie sono incrociati.
Le due coppie così incrociate s’influenzano l’un l’altra rendendo difficoltoso, se non addirittura impossibile lo scambio di dati ad alta frequenza/velocità.

Risultati test di mappature:

Il test permette di eseguire la verifica della mappatura dei cavi di rete LAN, CAT5 e CAT6, di tipo UTS e STP con connettore RJ45 rilevando eventuali errori di cablaggio.



Caratteristiche principali

MISURAZIONE DELLA LUNGHEZZA DEL CAVO FINO A 300 METRI

Hai bisogno di sapere quanto è lungo un cavo già posato? Con il tester LINK LAN misuri la lunghezza dei cavi di rete da 5 fino a 300 metri, con unità di misura selezionabili tra metri, iarde e piedi. La calibrazione utente consente di salvare fino a 5 set di valori per misure ancora più precise.

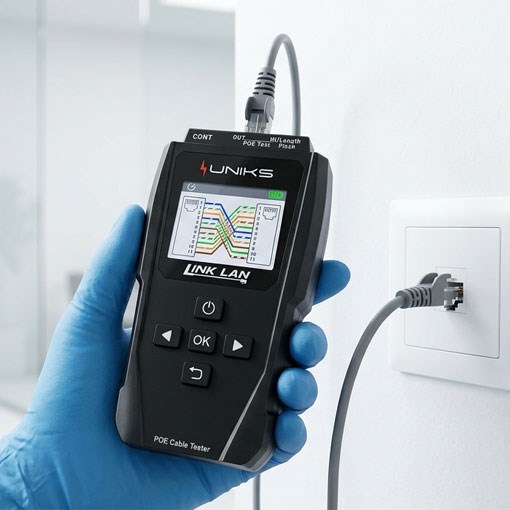

TEST POE STANDARD E NON STANARD (802.3AF/AT/BT)

Controlla l'alimentazione Power over Ethernet direttamente sul campo. Il tester PoE LINK LAN riconosce gli standard IEEE 802.3af, 802.3at e 802.3bt, mostra i pin di alimentazione, la polarità e la tensione e, grazie al test del carico da 2 a 80 W, misura la potenza realmente erogata dallo switch PoE.

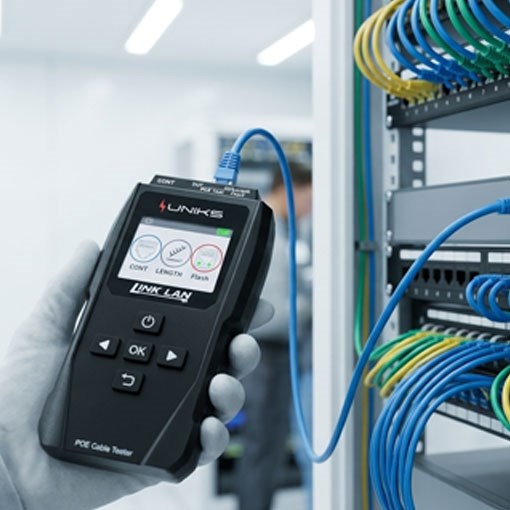

FUNZIONE PORT FLASH: TROVA SUBITO LA PORTA SULLO SWITCH

Collega il cavo allo switch o al router e attiva la funzione Flash: il LED della porta corrispondente lampeggia in modo sincrono, così individui immediatamente la presa giusta nell'armadio di rete, senza tentativi a vuoto.

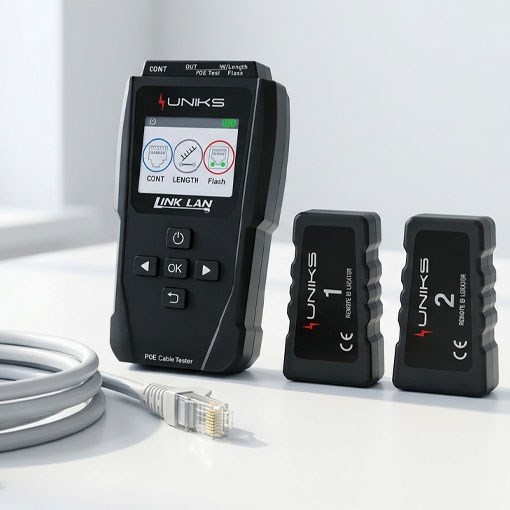

UNITA' REMOTA E TEST DI MAPPATURA

Con le unità remote in dotazione esegui test di mappatura su più cavi RJ45 e verifichi le tratte anche a distanza: ideale per cablaggi estesi, patch panel e armadi di rete.

A CHI E' RIVOLTO

Il tester per cavi di rete LINK LAN è la scelta ideale per installatori di reti LAN e fonia, tecnici di assistenza IT, system integrator e manutentori di impianti di videosorveglianza PoE e data center. Robusto, portatile e ricaricabile via Type-C, ti accompagna in ogni intervento sul campo

ACQUISTA E REGISTRA IL TUO LINK LAN

Acquista il tester per cavi di rete LINK LAN su Uniks e registra il prodotto su www.uniks.it per restare sempre aggiornato su novità e sconti dedicati ai professionisti.

FAQ

A cosa serve un tester per cavi di rete?


Serve a verificare che un cavo di rete RJ45 sia cablato correttamente, senza fili invertiti, cortocircuiti o interruzioni. Nei modelli avanzati come LINK LAN permette anche di misurare la lunghezza del cavo, testare l'alimentazione PoE e individuare le porte sullo switch.


Che differenza c'è tra PoE standard e non standard?


Il PoE standard rispetta le specifiche IEEE 802.3af/at/bt su tensione, potenza e negoziazione; il PoE non standard (o passivo) eroga tensione senza negoziazione. Il tester LINK LAN riconosce entrambi e indica standard, tensione e pin di alimentazione.


Fino a che lunghezza misura i cavi il tester LINK LAN?


Misura la lunghezza dei cavi di rete da 5 a 300 metri e verifica la continuità fino a 600 metri.


Il tester è compatibile con i cavi CAT6?


Sì. È compatibile con cavi CAT5 e CAT6, sia UTP sia STP, con connettori RJ45.


Come trovo un cavo di rete su uno switch?


Attiva la funzione Port Flash: collega il cavo allo switch e il LED della porta corrispondente lampeggia, così la individui immediatamente.


Come si ricarica il tester?


Tramite cavo Type-C in dotazione. È alimentato da una batteria al litio da 3,7 V 1500 mAh, con spegnimento automatico per preservare la carica.
